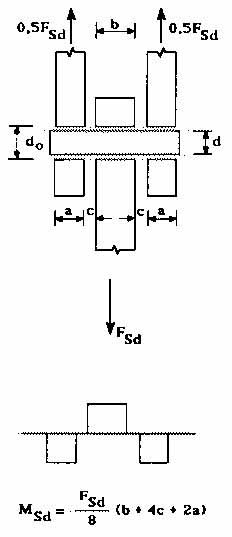

Assemblage par axe d'articulation.

a (mm) épaisseur de chaque plat extérieur
b (mm) épaisseur de la chape centrale
c (mm) jeu intérieur entre plats
d (mm) diamètre de l'axe; pour tube creux, épaisseur ep
axe remplaçable
d0-d (mm) différence entre diamètre de perçage d0 et axe d
RA int (mm) pince longitudinale de la barre intérieure
RC int (mm) pince transversale de la barre intérieure
RA ext (mm) pince longitudinale de chaque barre extérieure
RC ext (mm) pince transversale de chaque barre extérieure
fyp (MPa) limite élastique de l'axe
fup (MPa) limite de rupture
fy (MPa) limite élastique de la chape
Fsd (N) effort de sollicitation
Assemblage par axe d'articulation (EC3 EN1993-1-8, section 3.13barre d'articulation (EC3 EN1993-1-8, section 3.13

Résistance de calcul pour assemblages par axes d'articulation

a5mm épaisseur de chaque plat extérieur
Ra, rc18, 12.5mm pinces axiale et transversale de chaque plat extérieur
b6mm épaisseur de la chape centrale
Ra, rc18, 12.5mm pinces axiale et transversale de la barre centrale
c1mm jeu intérieur entre plats
d10mm diamètre de l'axe (rond plein)
fyp235MPa limite élastique de l'axe
fup355MPa limite de rupture
fy235MPa limite élastique de la chape

Vérification selon EC3 Partie 1-8, section 3.13

Fv.Rd13 383N cisaillement de l'axe
M.Rd 34 607N.mmflexion de l'axe (module élastique Wel.y= 98 mm3)
Fb.Rd16 920N pression diamètrale entre chape et axe d'articulation
Efforts de sollicitation
Fsd2 000Ncisaillement
Msd5 000N.mmflexion
critères de résistance valides si <1
cisaillement et flexion combinés de l'axe0.163
pression diamétrale0.118
L'assemblage peut résister aux sollicitations
