Massif en béton pour pylône.

Mp (kN.m) moment de renversement au pied du pylône/td>
Gp (kN) poids du pylône
Vp (kN) effort horizontal

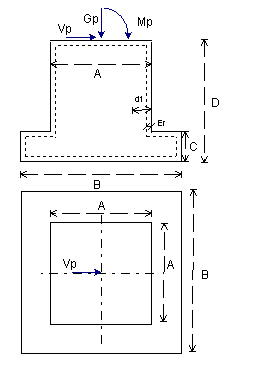

A (m) largeur du massif en surface
B (m) largeur du massif au fond
C (m) épaisseur de la semelle
D (m) hauteur totale du massif
Ple (kPa) pression limite nette équivalente du sol (100kPa = 1bar)
Kp facteur de portance
den_beton (kg/m3) densité du beton
den_sol (kg/m3) densité du sol
den_effective (kg/m3) densité verticale effective du sol (pour pression hydrostatique)
gammaG pondération ELU pour poids propre
gammaQ pondération ELU pour charge d'exploitation
massif (fascicule 62)

Pressions admissibles sous massif béton en forme de T inversé

Les vérifications sont menées selon le fascicule 62
Mp700kN.m moment de renversement
Gp35kN poids du pylône
Vp45kN effort horizontal
A2.5m largeur du massif en surface
B5m largeur du massif au fond
C0.8m épaisseur de la semelle
D1.8m hauteur totale du massif
Ple200kPa pression limite nette équivalente du sol
Kp1. facteur de portance
beton2400kg/m3 densité du béton
sol1800kg/m3 densité du sol
eau1000kg/m3 densité verticale effective du sol (pression hydrotatique)
gammaG1. pondération ELU du poids propre
gammaQ1.75. pondération ELU des charges d'exploitation

poids du massif en béton : 617.82kN, du massif recouvert de terre : 948.79kN
pression de rupture du sol sous charge verticale centrée, qu=218 kPa

Vérification aux Etats Limites de Service ELS

Moment de stabilité, Mw2 459.5kN.m
Moment de renversement781.0kN.m = 0.32 Mw
Etat limite de mobilisation du sol, q80kPa
Contrainte de compression sous le massif, Qref58kPa = 0.72 q

Vérification aux Etats Limites Ultimes ELU

Moment de stabilité, Mw2 459.5kN.m
Moment de renversement1 366.8kN.m = 0.56 Mw
Etat limite de mobilisation du sol, q108kPa
Contrainte de compression sous le massif, Qref89kPa = 0.82 q

Dispositions constructives du fascicule 62 article B.4

section minimale des armatures des aciers supérieurs22.50cm2
section minimale des armatures des aciers inférieurs65.00cm2
