Portique/Construction métallique (module NV)

Cette commande "CAO, portique" permet de créer un portique dont vous indiquez simplement les dimensions et la section des différents éléments.

Les sections de portiques sont :

• - poteau
• - ferme (arbalétrier)
• - panne

Les sections suivantes ne sont définies que si les longueurs ou hauteurs respectives sont supérieures à 0 :

• - acrotère : profil vertical sur poteau au-dessus de la toiture
• - avant-toit : profil prolongeant la toiture en tête de poteau
• - clef de faîtage : section à l’extrémité supérieure de l’arbalétrier
• - jarret : section renforcée à la base de la ferme à la jonction du poteau
• - jarret en tête de poteau : sommet du poteau (v5.21)
• - pied de poteau : section entre le poteau et le sol (v5.21)

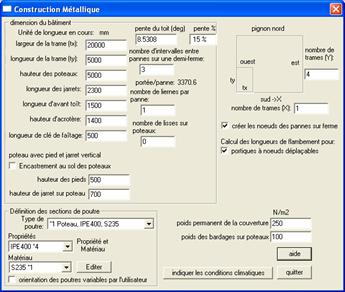

Chaque type de poutre (poteau, ferme, panne...) doit être affecté d'un type de profil et d'un matériau.

• L’option « orientation des poutres variables par l’utilisateur » permet d’imposer le sens d’orientation des poutres variables dans le portique. A défaut, la plus forte section de la poutre variable est placée automatiquement en tête de poteau pour les poteaux, les jarrets et les fermes.

Le portique est généré avec les chargements climatiques (commande "CAO, générer les charges climatiques").
