Les effets structuraux (CsCd, Beta.Delta) et d'orographie (Co) peuvent être ajustés selon les DTU NV65 ou Eurocodes avec le bouton "Régler effets Taille/Dynamique"

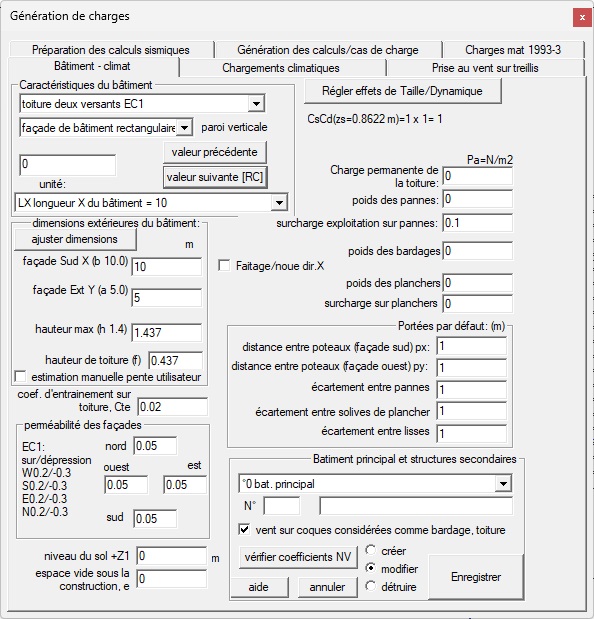

Cette commande permet de générer les chargements climatiques sur un bâtiment à partir des indications suivantes:
- portées par défaut employées pour le calcul des charges. Il s'agit des surfaces par unité de longueur des bardages ou toitures fixés sur les poutres.
|
A |
altitude du lieu au-dessus du niveau de la mer |
|
a |
dimension horizontale de la façade Ouest ou Est (parallèle à l'axe Y) |
|
b |
dimension horizontale de la façade Nord ou Sud (parallèle à l'axe X) |
|
Cte |
coefficient d'entraînement pour grandes toitures |
|
e |
éloignement vertical du sol de la partie basse d'une construction (espace vide sous la construction) |
|
h |
hauteur de la construction, toiture comprise, utilisé pour le calcul des coefficients Lambda et Gamma |
|
f |
hauteur de la toiture. Le rapport f/h a une influence sur le calcul des coefficients Ce pour toiture |
|
z1 |
niveau du sol en contrebas de la construction (cas d'une construction sur une butte de pente supérieure à 2, soit 60 degrés) |
|
MU |
coefficient de perméabilité d'une façade, rapport de la surface des parties ajourées sur la surface totale (une façade est fermée pour MU=0.05, ouverte pour µ=0.35). Gamma, coefficient de correction aérodynamique fonction de l'allongement d'une construction |
|
|
|

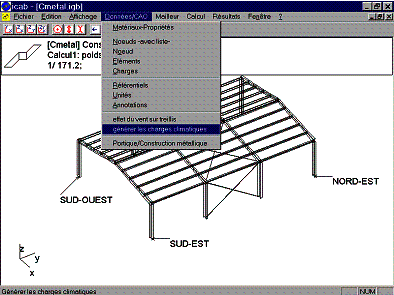

Les effets du vents sont créés pour les directions Ouest, Est, Nord, Sud. Le bâtiment doit avoir des façades parallèles à l'un des axes X ou Y. Par convention, l'axe Y part du Sud vers le Nord; l'axe X part de l'Ouest vers l'Est. L'axe Z correspond à la verticale.

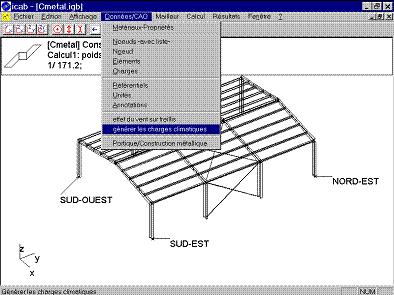

En projection plane XY, les directions correspondent aux notations usuelles d'une carte: le nord en haut, le sud en bas, l'ouest à gauche, l'est à droite:
Effet de hauteur

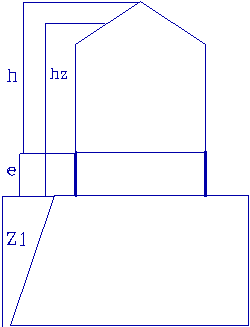

La hauteur H hauteur au-dessus du sol (quelle que soit l'altitude A du lieu
au-dessus de la mer) est utilisée pour la détermination
des pressions de vent. La hauteur H utilisée pour chaque poutre est H=
z1+e+zp; zp est la coordonnée Z au centre de la poutre.
pas de combinaison des charges : si cette option est activée, les combinaisons standards ne sont pas créées; cette option est utile si l'utilisateur souhaite conserver des options de calculs déjà enregistrées.
conserver les charges utilisateur : les charges qui ont été appliquées par l'utilisateur et qui ne concernent pas les poutres avec expositions climatiques ou le champ de gravité pour le cas des charges permanentes sont maintenues. Cette option est utile pour conserver en particulier des charges ponctuelles créées par l'utilisateur et que l'utilisateur souhaite conserver après la génération automatique des charges climatiques.
La "charge permanente de la toiture" correspond au poids de la couverture (exemple: 60 N/m2 pour la tôle ondulée d'acier galvanisé, 400 à 600 N/m2 pour des tuiles canal avec voliges).
La "surcharge des pannes" correspond au poids des pannes réparties sur les fermes.
Le "poids des bardages" correspond au poids des façades en appui sur les poteaux. Si les façades reposent sur le sol, ce poids peut être nul.
Les "poids sur plancher" et "surcharges sur plancher" correspondent respectivement au poids mort et à la charge normale d'exploitation qui vient s'appliquer sur les solives sous plancher.
Dans le cas où le type de bâtiment choisi est "structure sans effet dynamique (beta)", le coefficient Beta,
s'il est supérieur à 1, multiplie les charges de vent selon l'article 1.5 des règles NV65.
Ce coefficient est calculé automatiquement à partir de la période propre de la structure selon les règles NV65 1,5 pour les types de structures:
Selon les règles NV65 1,244, les éléments continus de dimensions courantes tels que ceux appartenant à des ossatures de bâtiments d'habitation sont calculés en affectant la pression dynamique sur chaque travée du coefficient Delta d correspondant à la travée considérée supposée isolée.
Les éléments continus de dimensions importantes (grandes poutres continues, mâts haubanés, etc.) éventuellement avec porte-à-faux aux extrémités sont calculés en affectant les pressions dynamiques appliquées sur les différentes travées avec une majoration pouvant atteindre 1.10 d de la façon la plus défavorable pour réaliser les moments maximaux soit en travée soit en appui.
Options pour Delta d
Les effets du vents sont créés pour les directions Ouest, Est, Nord, Sud. Le bâtiment doit avoir des façades parallèles à l'un des axes X ou Y. Par convention, l'axe Y part du Sud vers le Nord; l'axe X part de l'Ouest vers l'Est. L'axe Z correspond à la verticale.
En projection plane XY, les directions correspondent aux notations usuelles d'une carte: le nord en haut, le sud en bas, l'ouest à gauche, l'est à droite.
Le bouton "Vérifier les coefficients" permet d'afficher les coefficients qui seront utilisés pour la génération des charges Neige/Vent.
