Définir les charges climatiques NV/EC
Accueil > menu Données/CAO > Définir les charges climatiques NV/EC
Vérifier les charges climatiques
Coefficients dynamique/Orographie

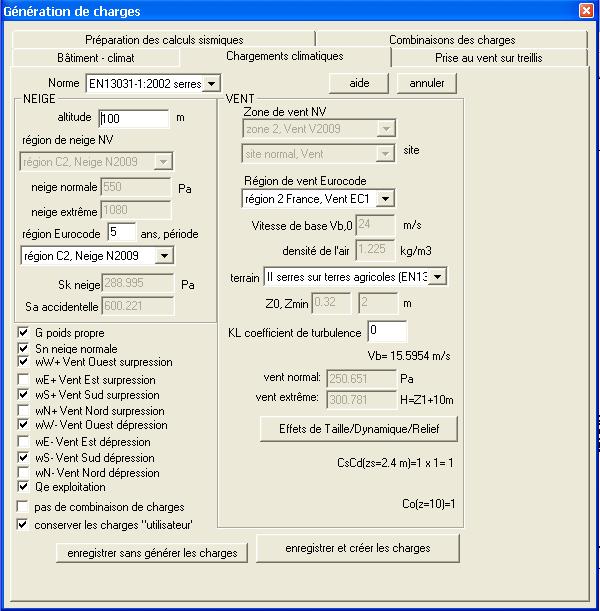

Définir les charges climatiques (module NV)

Les effets structuraux (CsCd, Beta.Delta) et d'orographie (Co) peuvent être ajustés selon les DTU NV65 ou Eurocodes avec le bouton "Régler effets Taille/Dynamique". Une adaptation spéfifique aux calculs des serres selon la norme  EN13031 serres est disponible à partir de la version 5.409

Cette commande permet de générer les chargements climatiques en fonction de la norme de référence choisie.
NB: le choix de la norme choisie dans cette boite de dialogue sera également utilisée pour le calcul des pressions dynamiques pour l'effet du vent sur treillis et prismes:

options

Effet de hauteur

Hauteur par rapport au sol de referenceLa hauteur H hauteur au-dessus du sol (quelle que soit l'altitude A du lieu au-dessus de la mer) est utilisée pour la détermination des pressions de vent. La hauteur H utilisée pour chaque poutre est H= z1+e+zp; zp est la coordonnée Z au centre de la poutre. Pour les règles NV65, l'effet de hauteur par rapport au sol est: NV65 K(h)

Pour les Eurocodes (EN1991-1-4), l'effet de hauteur dépend de la rugosité du sol.

pas de combinaison des charges : si cette option est activée, les combinaisons standards ne sont pas créées; cette option est utile si l'utilisateur souhaite conserver des options de calculs déjà enregistrées.



conserver les charges utilisateur : les charges qui ont été appliquées par l'utilisateur et qui ne concernent pas les poutres avec expositions climatiques ou le champ de gravité pour le cas des charges permanentes sont maintenues. Cette option est utile pour conserver en particulier des charges ponctuelles créées par l'utilisateur et que l'utilisateur souhaite conserver après la génération automatique des charges climatiques.

La "charge permanente de la toiture" correspond au poids de la couverture (exemple: 60 N/m2 pour la tôle ondulée d'acier galvanisé, 400 à 600 N/m2 pour des tuiles canal avec voliges).

La "surcharge des pannes" correspond au poids des pannes réparties sur les fermes.

Le "poids des bardages" correspond au poids des façades en appui sur les poteaux. Si les façades reposent sur le sol, ce poids peut être nul.

Les "poids sur plancher" et "surcharges sur plancher" correspondent respectivement au poids mort et à la charge normale d'exploitation qui vient s'appliquer sur les solives sous plancher.

Orientation

Les effets du vents sont créés pour les directions Ouest, Est, Nord, Sud. Le bâtiment doit avoir des façades parallèles à l'un des axes X ou Y. Par convention, l'axe Y part du Sud vers le Nord; l'axe X part de l'Ouest vers l'Est. L'axe Z correspond à la verticale.

Convention d'orientation Nord-Sud Ouest-Est

En projection plane XY, les directions correspondent aux notations usuelles d'une carte: le nord en haut, le sud en bas, l'ouest à gauche, l'est à droite.



Le bouton "Vérifier les coefficients" permet d'afficher les coefficients qui seront utilisés pour la génération des charges Neige/Vent.
