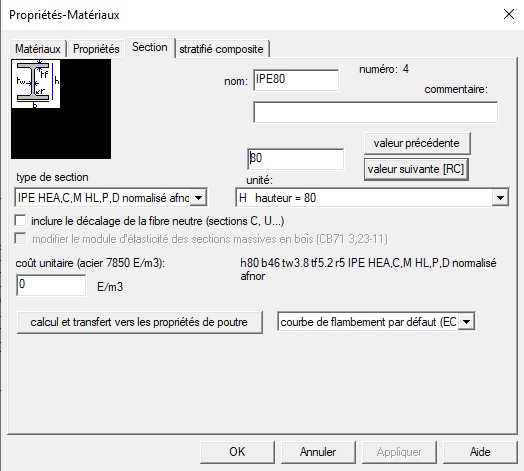

L'onglet "Section" permet de créer ou modifier les propriétés physiques d'une section de poutre droite.

Sections

La page « sections » permet de calculer les propriétés physiques des sections de poutre droite à partir des dimensions. Les différents types de sections calculées sont :

 1

 section rectangulaire pleine de hauteur h et de largeur b

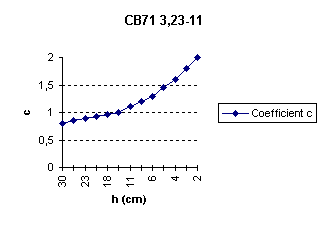

 L'option « modifier le module d'élasticité des sections massives en bois » permet d'appliquer la règle CB71 3,23-11 concernant la modification du module élastique

Un calcul analogue est mené pour Wel.z

 2

section rectangulaire creuse de hauteur h, largeur b, épaisseur des semelles tf (plats horizontaux), épaisseur des âmes tw (plats verticaux) et de rayon de courbure aux angles r

 3

section circulaire pleine de diamètre D

4

section circulaire creuse de diamètre D, d'épaisseur t

6

section I, H de hauteur h, de largeur b, d'épaisseurs tw pour l'âme, tf pour les semelles, avec un rayon de raccordement r à l'intersection âme/semelle

5

PRS symétrique de hauteur d'âme d, de largeur b d'épaisseurs tw pour l'âme, tf pour les semelles

5

PRS dissymétrique de hauteur d'âme d, d'épaisseurs tw pour l'âme, de largeur  b1, d'épaisseur tf1 pour la semelle supérieure, de largeur  b2, d'épaisseur tf2 pour la semelle inférieure

12

section en I ou H avec gousset inférieur simple de hauteur h2 de largeur tw2

13

section en I ou H avec gousset inférieur de hauteur h2 de largeur tw2 avec semelle inférieure de largeur b2 et d'épaisseur tf2

15

profil IC de hauteur h, largeur b, d'épaisseur d'âme tw, d'épaisseur de semelle tf, rayon de raccordement r avec retour vertical des ailes d'épaisseur tf (h1 hauteur du retour supérieur, h2 hauteur du retour inférieur) . v5.008

9

Cornière L à ailes inégales de hauteur h, largeur b, épaisseur t, rayon de raccordement interne r, rayons d'arrondi externe r1

7

profil en T de hauteur h, largeur b, d'épaisseur d'âme tw, d'épaisseur de semelle tf, rayon de raccordement r

8

profil U de type UAP, UPE de hauteur h, largeur b, d'épaisseur d'âme tw, d'épaisseur de semelle tf, rayon de raccordement r

14

profil C sur la base d'un profil en U d'épaisseur tf de hauteur h, largeur b, d'épaisseur d'âme tw, d'épaisseur de semelle tf, rayon de raccordement r avec retour vertical des ailes d'épaisseur tf (h1 hauteur du retour supérieur, h2 hauteur du retour inférieur)

11

panne Z de hauteur h, d'épaisseurs tw pour l'âme, de largeur  b1, d'épaisseur tf1 avec retournement h1 pour la semelle supérieure, de largeur  b2, d'épaisseur tf2 avec retournement h2 pour la semelle inférieure
