Assemblage par axe d'articulation.

a		(mm) épaisseur de chaque plat extérieur
b		(mm) épaisseur de la chape centrale
c		(mm) jeu intérieur entre plats
d		(mm) diamètre de l'axe; pour tube creux, épaisseur ep
		axe remplaçable
d0-d		(mm) différence entre diamètre de perçage d0 et axe d
RA int		(mm) pince longitudinale de la barre intérieure
RC int		(mm) pince transversale de la barre intérieure
RA ext		(mm) pince longitudinale de chaque barre extérieure
RC ext		(mm) pince transversale de chaque barre extérieure
fyp		(MPa) limite élastique de l'axe
fup		(MPa) limite de rupture
fy		(MPa) limite élastique de la chape
Fsd		(N) effort de sollicitation

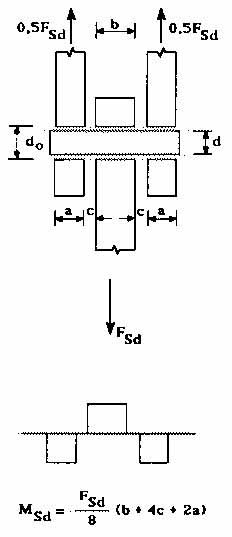

Assemblage par axe d'articulation (EC3 EN1993-1-8, section 3.13

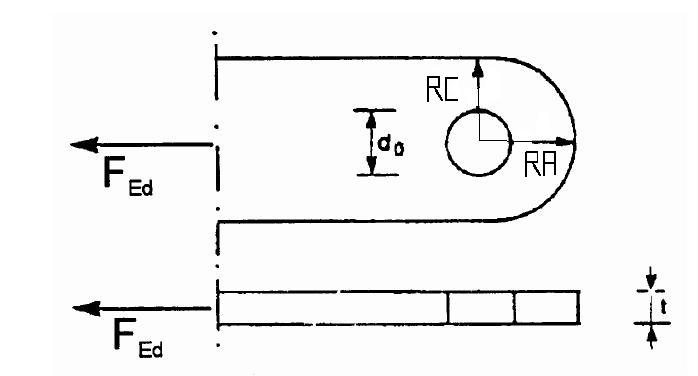

barre d'articulation (EC3 EN1993-1-8, section 3.13

Résistance de calcul pour assemblages par axes d'articulation

a	5	mm	épaisseur de chaque plat extérieur
Ra, rc	18, 12.5	mm	pinces axiale et transversale de chaque plat extérieur
b	6	mm	épaisseur de la chape centrale
Ra, rc	18, 12.5	mm	pinces axiale et transversale de la barre centrale
c	1	mm	jeu intérieur entre plats
d	10	mm	diamètre de l'axe (rond plein)
fyp	235	MPa	limite élastique de l'axe
fup	355	MPa	limite de rupture
fy	235	MPa	limite élastique de la chape

Vérification selon EC3 Partie 1-8, section 3.13

Fv.Rd	13 383	N	cisaillement de l'axe
M.Rd	34 607	N.mm	flexion de l'axe (module élastique Wel.y= 98 mm³)
Fb.Rd	16 920	N	pression diamètrale entre chape et axe d'articulation

Efforts de sollicitation

Fsd	2 000	N	cisaillement
Msd	5 000	N.mm	flexion

critères de résistance valides si	<1
cisaillement et flexion combinés de l'axe	0.163
pression diamétrale	0.118

L'assemblage peut résister aux sollicitations
