Résistance des boulons.

boulon: classe de qualité NF E27-005
d(mm) diamètre de la tige du boulon (ISO 4016)
fy (MPa) limite élastique des pièces assemblées
t (mm) épaisseur du plat assemblé, fy=235MPa
St (mm) épaisseur totale des pièces assemblées
e1 p1 (mm) pince et entraxe longitudinaux (EC3)
Nt (N) effort de traction
V (N) effort de cisaillement cisaillement sur la tige lisse du boulon
boulon à tête fraisée

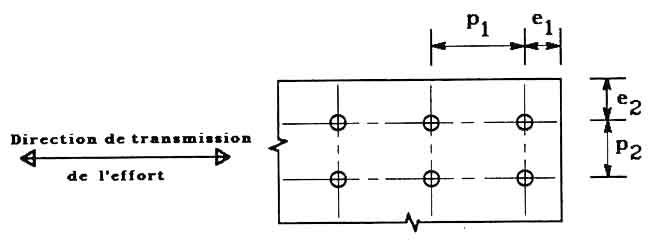

pinces et entraxes des assemblages

Résistance de calcul pour boulon non précontraint

Boulon M10 classe 6.8

As 58mm2 section nette de la tige M10
d10mm diamètre de la tige du boulon
d0 11mm diamètre de perçage
t5mm petite épaisseur du plat assemblé, fy=235MPa
e118p134 (mm) pince et entraxe longitudinaux (CM66/EC3)
Ft 10 000N effort de traction
Fv 5 000N effort de cisaillement

Vérification selon Eurocode 3 (EN1993-1-8 3.3)

fub600MPa contrainte de rupture pour la classe 6.8 (EN1993-1-8)
Ft.Rd25 056N traction
Fv.Rd13 920N cisaillement
Fb.Rd19 364N pression diamétrale (tableau 3.4)
critères de résistance valides si <1
traction simple0.399
traction et cisaillement0.644
pression diamétrale0.258
L'assemblage peut résister aux sollicitations

Vérification selon NF P22-430 section 6

Sred410MPa contrainte caractéristique pour la classe 6.8
N.Rd19 024N traction
V.Rd15 442N cisaillement du noyau
Fb.Rd23 500N pression diamétrale
critères de résistance valides si <1
traction simple0.526
traction et cisaillement0.530
pression diamétrale0.213
L'assemblage peut résister aux sollicitations
