NF EN 1991-1-4/NA mars 2008
Actions générales - Actions du Vent

Annexe nationale à la norme européenne EN1991-1-4 avril 2005 (classement AFNOR P06-114-1 novembre 2005)

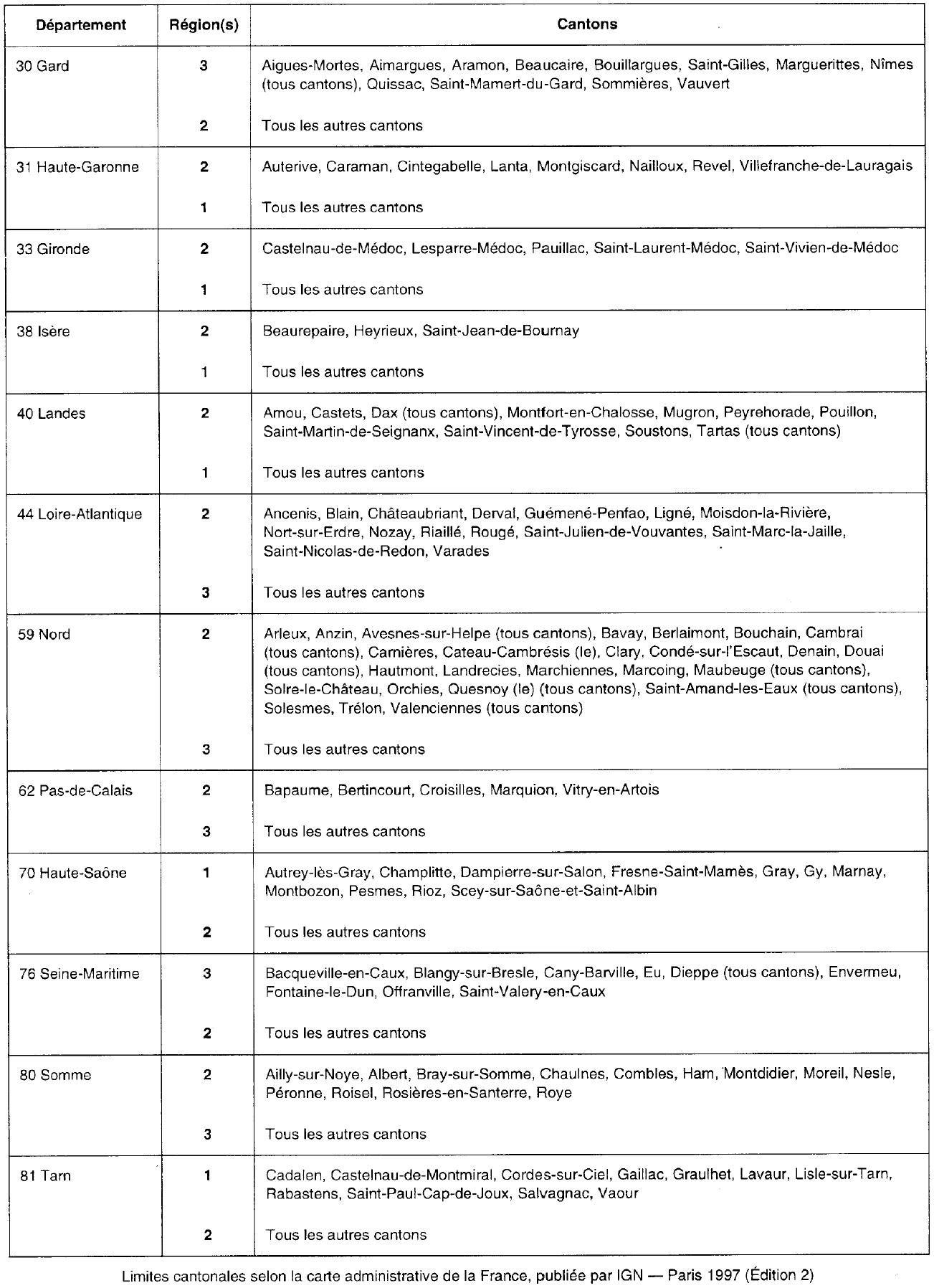

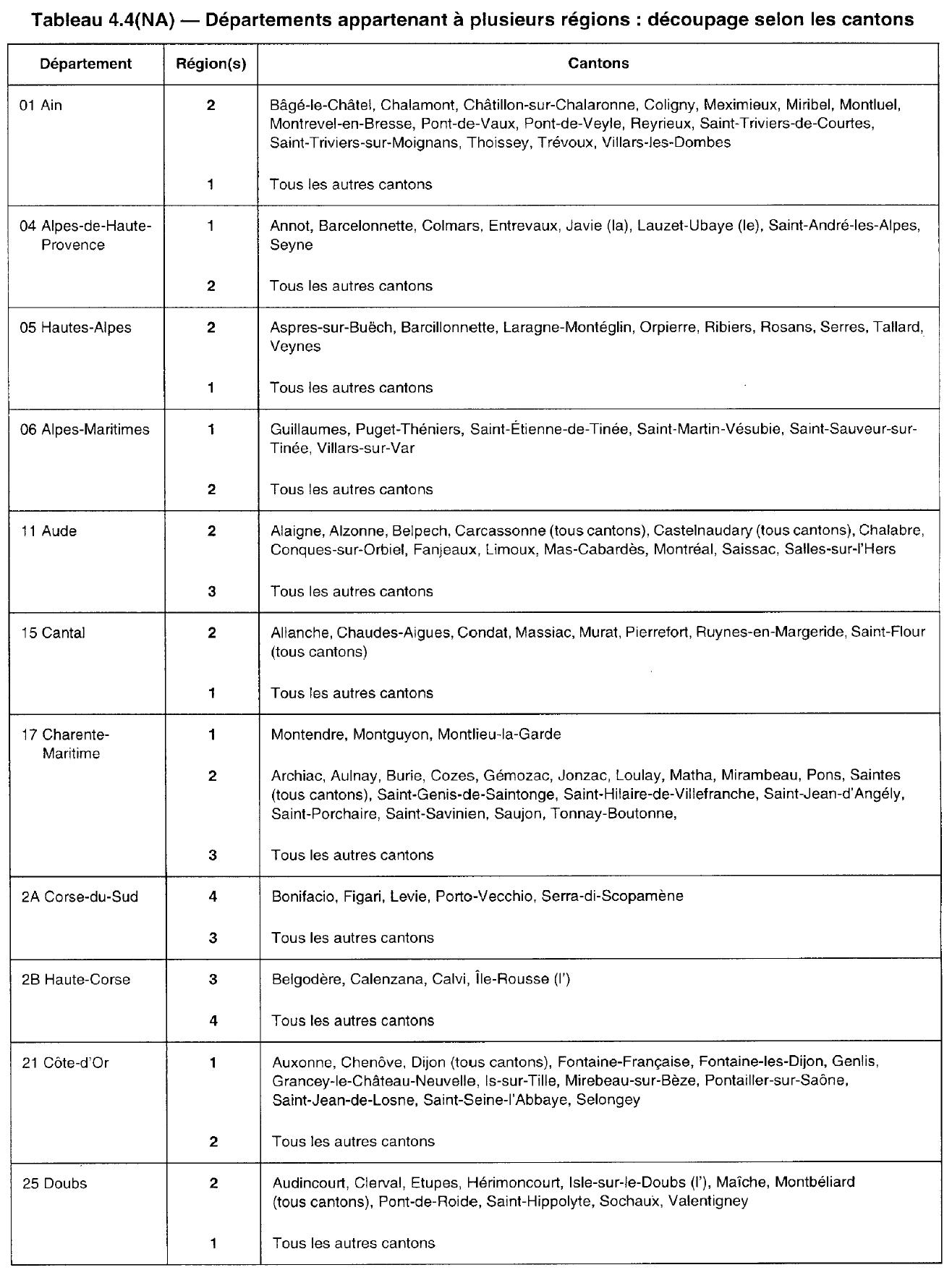

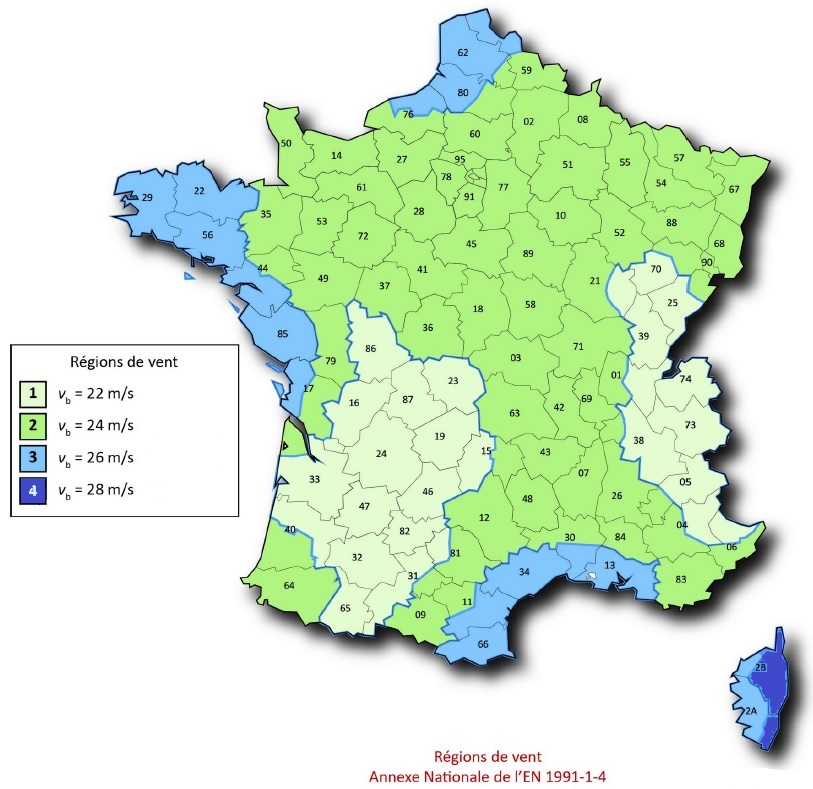

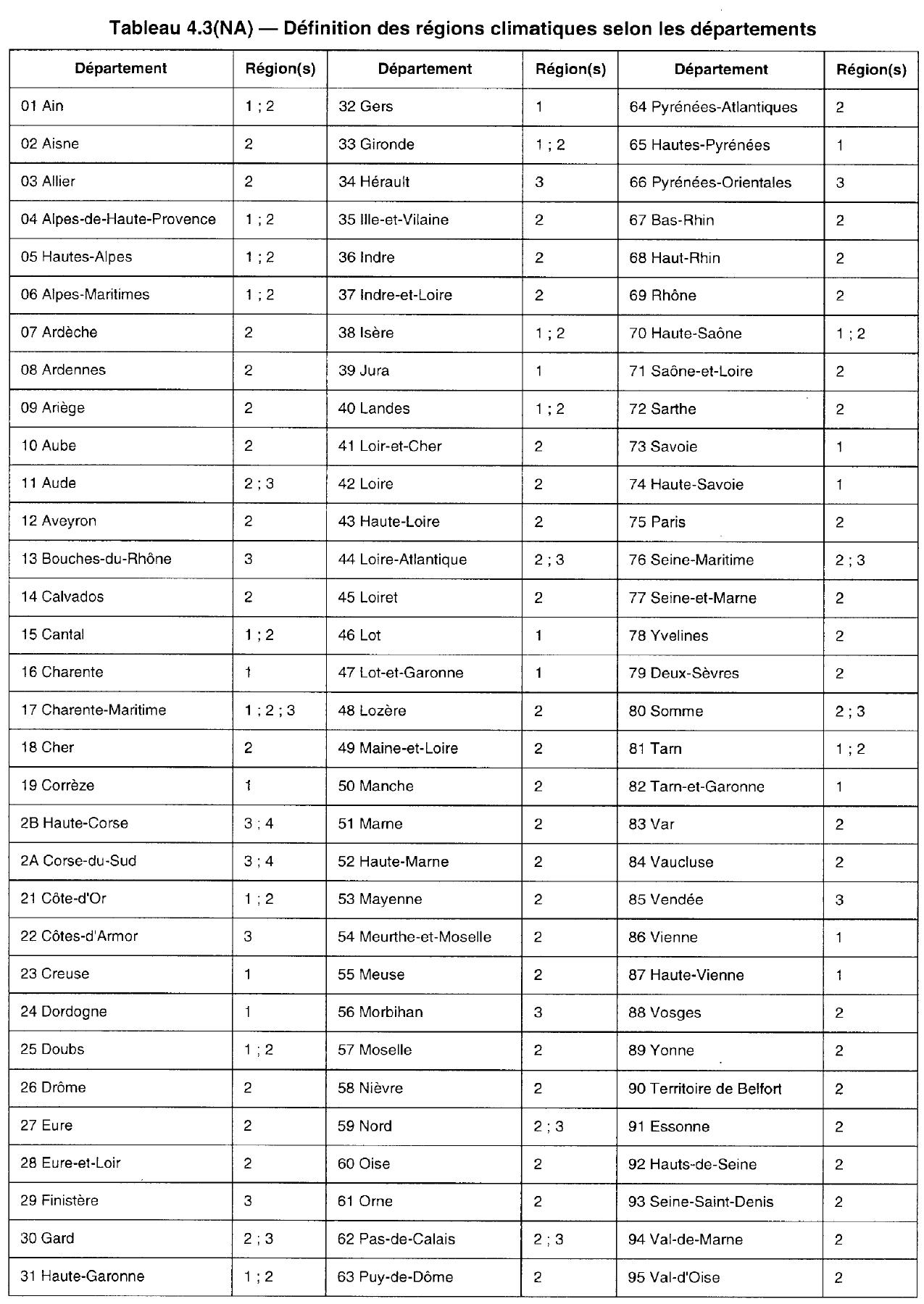

Régions de vent Eurocode 1 France - EN1991-1-4 NA (AFNOR Pr NF P06-114-1/NA mars 2008)

La pression dynamique du vent est établie à partir:

  • Vb,0 valeur de base de la vitesse de référence en fonction des régions climatiques de vent définies dans le document d'application nationale en France pour l'Eurocode 1 partie 1-4;
    NB: la carte  NV65:2009-vent est identique pour la France métropolitaine à celle de l'Eurocode EN1991-1-4 NA:2008)
  • Ce(z) coefficient d'exposition en fonction de la rugosité de terrain et de la hauteur z par rapport au sol
  • Co(z) coefficient d'orographie (Co>1 sur les collines, montagnes, falaises)
  • de la présence d'obstacles ou constructions avoisinantes de grande hauteur
  • CsCd coefficient structural qui dépend de la forme de la structure et de son comportement dynamique
  • de réductions éventuelles Cseason.Cdir en fonction de la saison  et de la direction du vent

Compléments d'information:

Les valeurs de base de la vitesse de référence (Vb,0 m/s) sont:

  • région 1: 22
  • région 2: 24
  • région 3: 26
  • région 4: 28
  • Guadeloupe: 36
  • Guyane: 17
  • Martinique: 32
  • Réunion: 34
  •

Rugosité du terrain

Les paramètres associés à la rugosité sont

Le document d'application nationale en France EN1991-1-4 NA:2008 définit le coefficient d'exposition à partir des catégories de terrain.

catégorie de terrain en France Z0
[m]		 Zmin
[m]
0 Mer ou zone côtière exposée aux vents de mer: lacs et plans d'eau parcourus par le vent sur une distance d'au moins 5km 0.005 1
II rase campagne avec ou non quelques obstacles isolés (arbres, bâtiments, etc) séparés les uns des autres de plus de 40 fois leur hauteur 0.05 2
IIIa campagne avec haies; vignobles; bocage; habitat dispersé 0.2 5
IIIb zones urbanisée ou industrielles; bocage dense; vergers 0.5 9
IV zones urbaines don't moins 15% de la surface sont recouverts de bâtiments dont la hauteur moyenne est supérieure à 15m; forêts 1 15

NB: la catégorie III Europe est intermédiaire entres les catégories IIIa et IIIb France.
Les catégories 0 et IV Europe sont plus sévères que les catégories 0 et IV France. La catégorie I n'est pas définie en France.

Par ailleurs, la masse volumique de l'air défini en France est 1.225kg/m3 (clause E.1.3.3); la valeur recommandée par défaut dans la norme européenne est 1.25kg/m3 (section 4.5).

Le document EN1991-1-4:2005 définit à titre indicatif en Europe les catégories et paramètres de terrain (les documents d'application nationale peuvent difinir des paramètres différents)

catégorie de terrain indicative en Europe Z0
[m]		 Zmin
[m]
0 Mer ou zone côtière exposée aux vents de mer
catégorie de terrain 0 - Europe		 0.003 1
I Lacs ou zone plate et horizontale à végétation négligeable et libre de tous obstacles
 catégorie de terrain I - Europe		 0.01 1
II zone à végétation basse telle que de l'herbe, avec ou non quelques obstacles isolés (arbres, bâtiments) séparés les uns des autres d'au moins 20 fois leur hauteur
catégorie de terrain II - Europe 		 0.05 2
III zone avec une couverture végétale régulière ou des bâtiments, ou avec des obstacles isolés séparés d'au plus 20 fois leur hauteur (par exemple des villages, des zones suburbaines, des forêts permanentes)
catégorie de terrain III - Europe 		 0.3 5
IV zones dont au moins 15% de la surface sont recouverts de bâtiments dont la hauteur moyenne est supérieure à 15m
 catégorie de terrain IV - Europe		 1 10

Source: Etat d'application des Eurocodes.

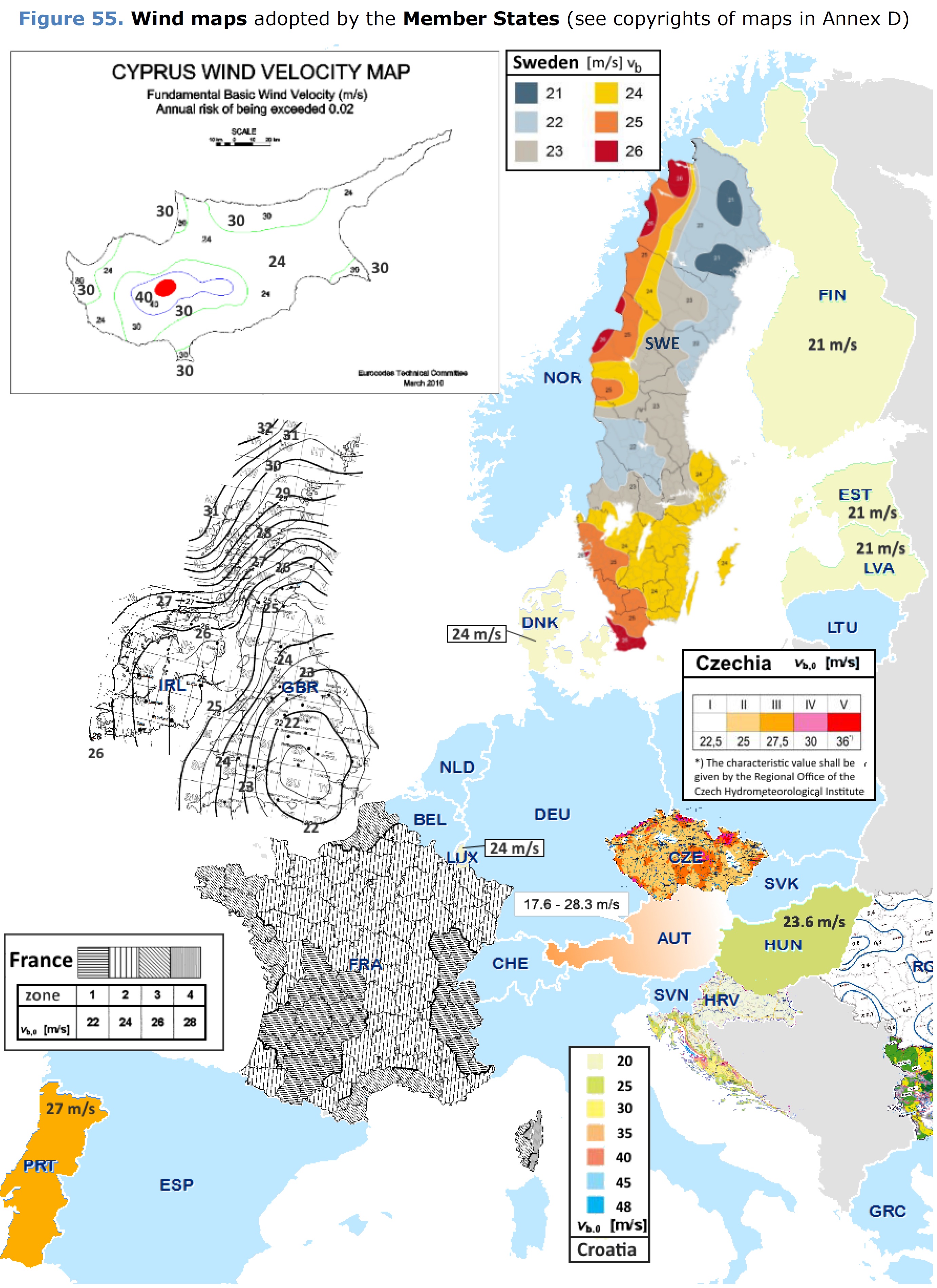

Carte des vents en Europe

La carte de vent en Europe est donnée en première approximation dans le projet de norme ENV1991-2-4 publié en mai 1995.
 Cette carte est seulement indicative: les valeurs de base des vitesses de référence ont fait l'objet de révision depuis 1995.

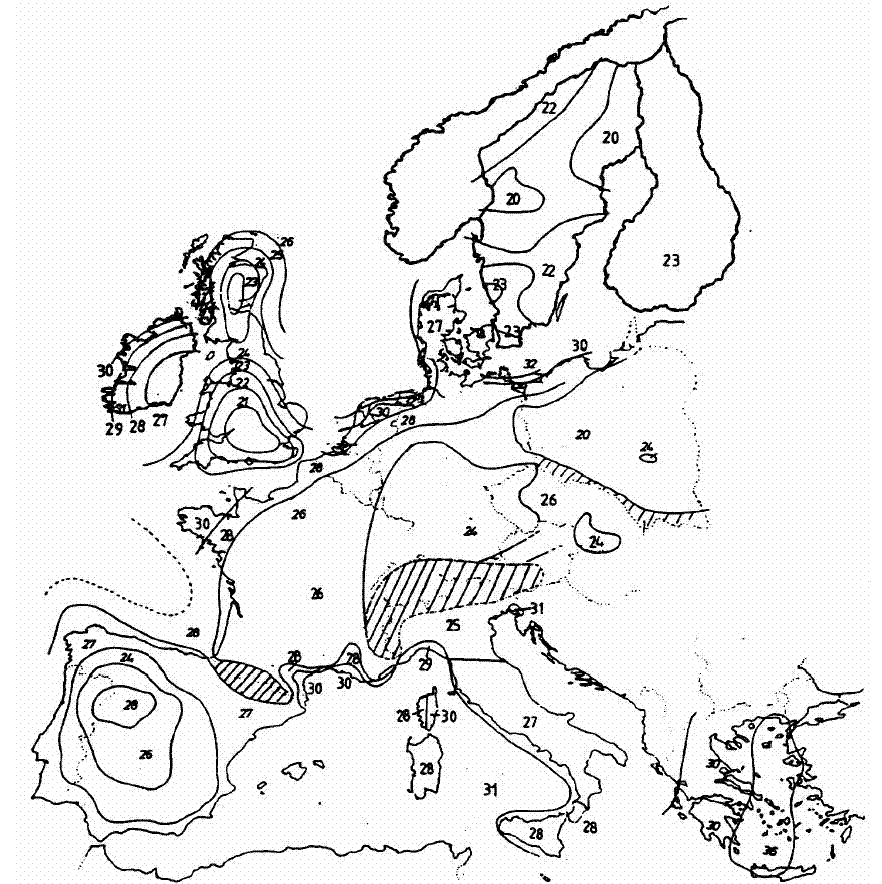

Carte de vent indicative selon projet ENV1991-2-4 mai 1995
