Charges d'exploitation des bâtiments

AFNOR NF P06-001

Les charges normales d'exploitation sont relatives aux surcharges d'occupation humaine sur surfaces horizontales (planchers), garde-corps, aux surcharges d'entretien sur couvertures de charpentes, terrasses. Ces charges sont majorées pour la vérification des contraintes (coefficient 1.5 pour les règles CM66 et Eucode 3, sauf disposition contraire).

Charges d'exploitation verticales

Type de bâtiment	cas	surcharge répartie (kN/m²)	surcharge concentrée (kN)	commentaires
Bureaux	non public	2.5
Habitations		2.5
Locaux industriels	cas général	2.0	1	La plus favorables des deux (pour les marches)
Locaux industriels	passerelles n'appartenant pas au schéma général de circulation	1.5
ERP	Etablissements scolaires Hôpitaux Lieux de culte, de spectacle, de sport	4.0		2.5 dans les locaux d'hébergement 5.0 lorsqu'une accumulation d'un grand nombre de personnes y est prévisible
Locaux à très forte concentration de public		5.0

Extrait de la revue "Le Bâtiment-Bâtir" N°63 de février 1976: dans le cas d'une marche de 1m de longueur et de 0.3m de largeur appuyée sur 2 limons, prévoir pour le calcul de la marche 250daN au centre pour la contrainte admissible et 150daN au centre pour la vérification de la flèche <3mm.

Charges horizontales sur les gardes-corps

Type de construction	cas	surcharge répartie (kN/m)	commentaires
Bureaux	cas général	0.6
Locaux industriel		0.6	sauf prescription différente du maître d'ouvrage(*)
ERP	cas général	1.0	Etablissements Recevant du Public
Tribune de stades		1.7	1.0 pour les escaliers desservant des gradins
Habitations	locaux privés habitations collectives	0.4 0.6	zones de longueur < 3.25m effort de 1.3kN réparti sur la longueur
Passerelle, pont	ouvrage de génie civil selon XP98-405	Qh=1<0.5(1+b) < 2.5 Qz=1	b: largeur du trottoir(m) pondération 1.35G+1.6Q

(*) la valeur ne sera pas inférieure à 0.3kN/m.
La valeur 0.3kN/m est admise pour les passerelles n'appartenant pas au schéma général de circulation.

Charges d'entretien

Couvertures sur charpentes

Il faut que les éléments secondaires de la charpente soient assez résistants pour supporter le personnel qui devra circuler sur la toiture pour en assurer la pose et l'entretien, en l'absence de charges climatiques.
Le paragraphe 2.7.3.1 de la norme fixe forfaitairement les charges à prendre en compte, en fonction de la portée l(m) de l'élément considéré.

Pour l>3m, deux charges concentrées de Q=1kN chacune sont placées au 1/3 et aux 2/3 de la portée.
Pour l<3m, deux charges de 1kN sont placées à 1m d'intervalle dans les conditions les plus défavorables, en ne tenant pas compte, en cas de continuité, de la charge extérieure à la portée considérée, ce qui conduit à ne considérer qu'une charge pour les portées faibles.

Cas d'une poutre sur deux appuis

Dans le cas d'appuis libres aux deux extrémités pour une poutre de portée L non soumise à une flexion déviée, le moment M de service maximal correspondant à ces sollicitations est reporté ci-dessous. Le module de flexion élastique minimal pour un acier S235 est estimé comme 1.5M/fy (fy=235MPa), sans tenir compte du poids propre et sans préjuger de la stabilité de la poutre au déversement qui doit être vérifiée par ailleurs.

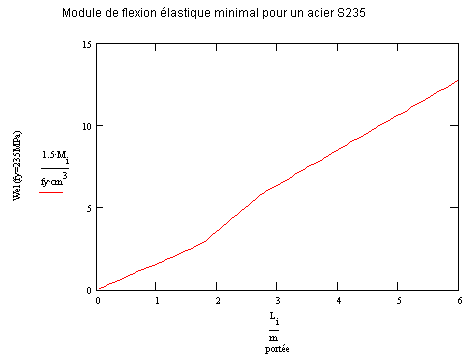

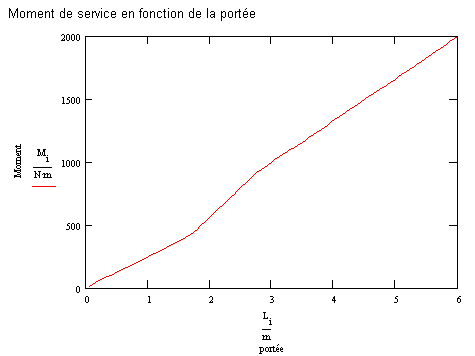

Moment sur panne sous charge d'entretien Moment élastique Wel sur panne sous charge d'entretien

NB: M= Q.L/3 avec Q=1kN constitue un majorant du moment de service (moment ultime Mu=Q.L/2).
L'effort tranchant normal aux appuis est majoré par T=5Q/3=1.67kN (effort ultime Tu=5Q/2=2.5kN)

Terrasses et toitures recevant une étanchéité, non accessibles aux usagers

(NF P06-001 2.7.3.3) Pour assurer la résistance des éléments secondaires de l'ossature (pannes, chevrons) pendant les travaux de pose et d'entretien d'étanchéité, on considère forfaitairement qu'ils sont soumis, en plus des charges permanentes, à une charge de 1kN/m² uniformément répartie sur un rectangle de 3.6m de long parallèlement à la portée et de 2.8m de large, placé dans la position la plus défavorable.

Cette charge peut être supérieure à 1kN/m², si le poids des matériaux d'étanchéité et de revêtement (gravillons) dépasse 0.5kN/m².

NB: Le coefficient de pondération sur les charges d'entetien peut être ramené à 1.2 et la vérification de résistance sous charge d'entretien n'est pas nécessaire pour les éléments principaux (fermes, poutres principales, poteaux...).
