Icab NV - neige, vent

Génération automatique des chargements de neige, vent, exploitation, poids propre

Métier Constructions Métalliques

Bâtiments industriels

Les bâtiments industriels ainsi que les chargements sont générés automatiquement à partir:
. des dimensions géométriques (hauteur des poteaux, pente du toit, espacements entre poteaux...)
. régions climatiques
. la structure est créée et la fonction "chargement neige/vent" s'enchaîne.
Le bâtiment ainsi créé peut être modifié avant l'exécution des calculs pour introduire des éléments complémentaires (pont roulant, plancher...)

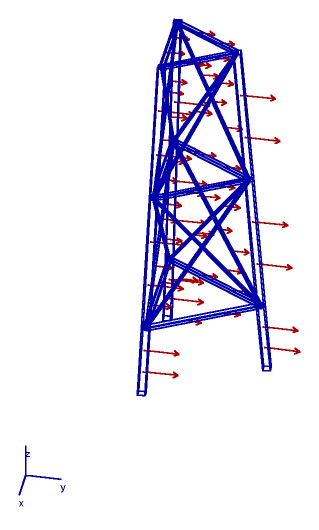

Prise au vent

. La fonction "prise au vent" génère les effets du vent sur toutes les poutres de la structure.
. Les efforts de traînée, portance et entraînement s'appliquent automatiquement sur les profils rectangulaires, tubulaires, I, H, U, Tés, cornières.
. Le vent peut souffler dans une direction et une vitesse quelconques (Vx, Vy, Vz).

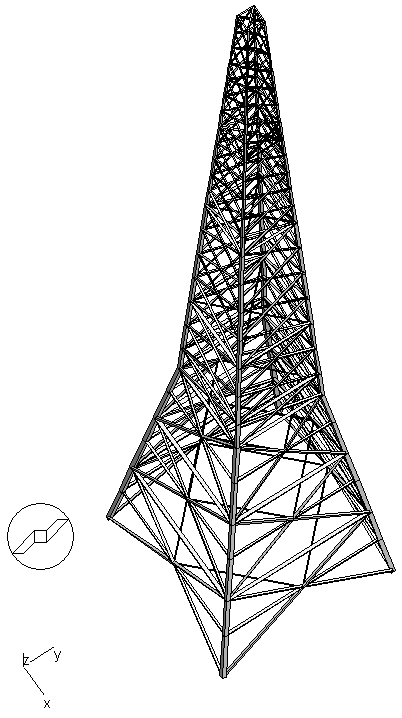

Cette fonction est particulièrement destinée aux structures treillis comme les pylônes, les passerelles...

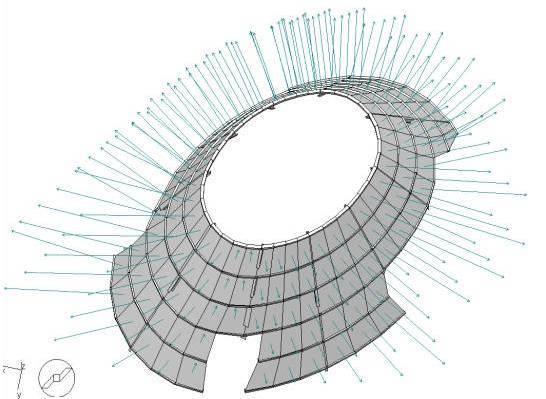

Effet du vent sur construction prismatiques à base polygonale régulière ou circulaire.
Conformément au chapitre 3 des règles NV65, l'effet du vent sur des prismes tels que silos, cylindres, cuves, est pris en compte sur des surfaces modélisées par des éléments de type "coque".

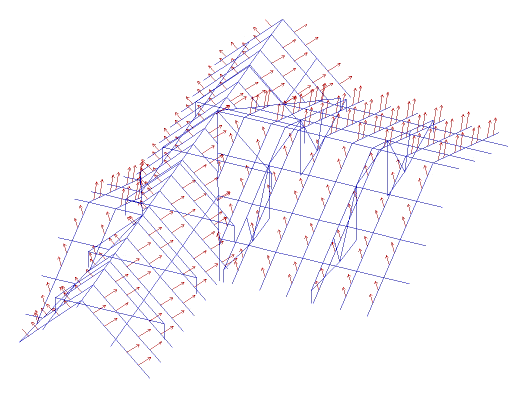

Neige/Vent NV65 N84 (neige modifiée 95, vent 98)

• Les chargements sont générés automatiquement sur la structure complète à partir des indications des régions climatiques de neige et de vent pour des structures planes ou tridimensionnelles.

•   Ces chargements sont générés sur une structure quelconque ou sur une structure obtenue par la fonction "bâtiment industriel".

• Les chargements de neige intègrent la pente de chaque toiture et les zones d'accumulation.

• Le vent est généré sur toutes les façades et toitures (Ouest, Est, Sud, Nord) avec la prise en compte des ouvertures éventuelles (perméabilité des façades), de l'élévation par rapport au sol, des écoulements d'air éventuels sous la construction, des actions locales sur les avant-toits (rives) ou acrotères, des réductions en zone protégée.

• Les chargements non liées aux effets de la neige ou du vent sont inclus (bardages, planchers) ainsi que les surcharges d'exploitation.

•   Les combinaisons réglementaires sont générées automatiquement et peuvent être complétées par l'utilisateur.

Configuration

L'application ICAB Construction/NV est un ensemble de fonctionnalités qui s'ajoutent au logiciel ICAB Force.
