Icab CM

L'application des règles de calcul des Constructions Métalliques CM66 et Charpentes Bois CB71

optimisation ICAB CM+

recueil de profilés ICAB Bibliothèque/CM

+ extensions possibles des critères de ruine sur poutre selon les règles P22-703 (parois minces) Eurocode 3 (EC3), Aluminium (AL76), AISC (American Institute of Steel Construction)

Métier Constructions ou Charpentes

Le module ICAB CM contient des fonctionnalités qui s'ajoutent au module de calcul ICAB Force. Les résultats supplémentaires obtenus sont:

. les contraintes de traction, de cisaillement , de Mises.
. les critères de ruine selon les règlements normalisés en vigueur.construction metallique - PRS

Critères pour constructions métalliques

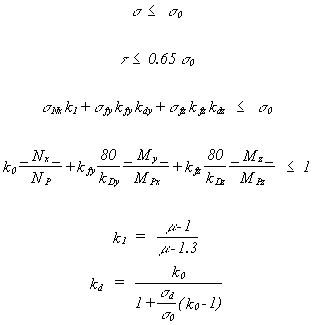

ICAB Force/CM calcule les règles de calcul des constructions en aciers CM66. Les critères obtenus portent sur:regles DTU

. les contraintes en traction/compression,
. les contraintes de cisaillement,
. la plastification selon Von Mises,
. le flambement par compression simple,
. le déversement,
. le voilement,
. le flambement et le déversement selon l'additif 80,

Critères pour constructions en bois

ICAB Force/CM calcule les règles de calcul des charpentes en bois CB71. Les critères obtenus portent sur:

. les contraintes axiales de traction/compression et flexion,
. le flambement par compression avec effet de la flexion simple ou déviée,
. le critère de rupture selon Tsai-Wu. Ce critère complet prend en compte les contraintes admissibles de cisaillement et de sollicitations axiales variables en fonction de la direction et du sens (traction/compression). Ce critère permet de vérifier des structures formées de matériaux orthotropes.

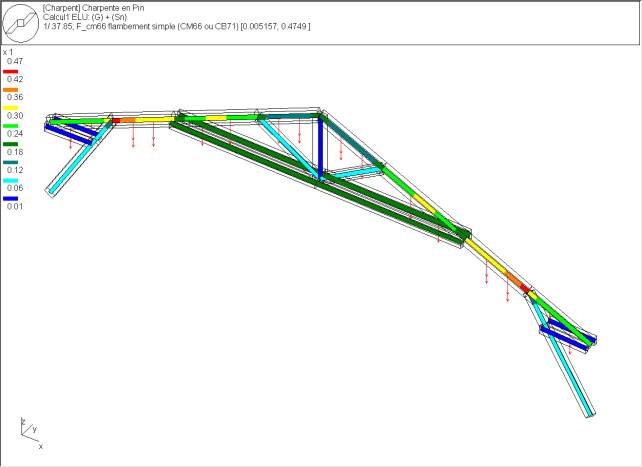

Charpente pin - verification CB71

Icab CM+ Optimisation

ICAB Force/CM+ permet d'optimiser les profilés utilisés dans une construction métallique. Vous obtenez la structure la moins chère qui est conforme au cahier des charges techniques.

Vous n'avez donc pas à vous préoccuper du dimensionnement initial: après l'optimisation, votre structure sera la plus économique tout en étant techniquement fiable.

La recherche des meilleurs profilés est obtenu à partir d'une bibliothèque de sections de poutres standards. Vous pouvez aussi créer et modifier votre propre bibliothèque.

Configuration

ICAB Force/CM et ICAB Force/CM+ sont des fonctions qui complètent ICAB Force.



Icab Bibliothèque/CM

Bibliothèque comprenant :

les profilés normalisés AFNOR IPE, IPN, HEA, HEB, HEM, UAP, UPN, cornières, tés, carrés, ronds, tubes creaux circulaires, tubes creux carrés et rectangulaires,
séries préférentielles PRS, plats, carrés
matériaux (acier, inox, bois, aluminium, béton selon CM66, Eurocode3; AL71; CB71, Eurocode5; BAEL91, Eurocode2)
utilitaire de calcul de section (tubes, ronds, rectangles, I, H, L, T, U, pannes Z, gousset)

soit environ 1000 entrées.
