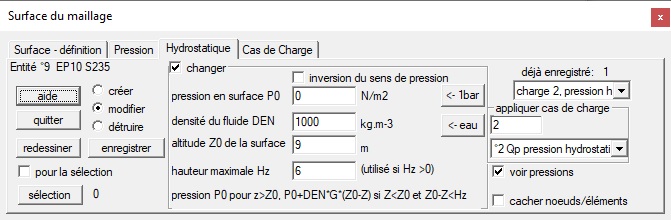

Onglet de chargement

La pression hydrostatique est définie par:

• DEN: densité du fluide
• Z0: hauteur Z de la surface du fluide
• Hz: si Hz>0, variation de pression sur la hauteur Hz

une pression hydrostatique est alors définie comme

Ph(z) = DEN*G*(Z0-z)

avec

1. G champ de gravité terrestre (9.80665 m/s²)
2. z coordonnée Z calculée au centre de la coque

La pression totale est

P0, si z > Z0

P0+DEN*G*(Z0-z) si z<Z0

Si Hz>0

P0+DEN*G*Hz si z<Z0-Hz

NB: la pression appliquée sur la face normale de la coque est dirigée dans la direction positive de l'axe z local de la coque. Par exemple, une cuve remplie d'eau doit avoir les surfaces orientées vers l'extérieur.

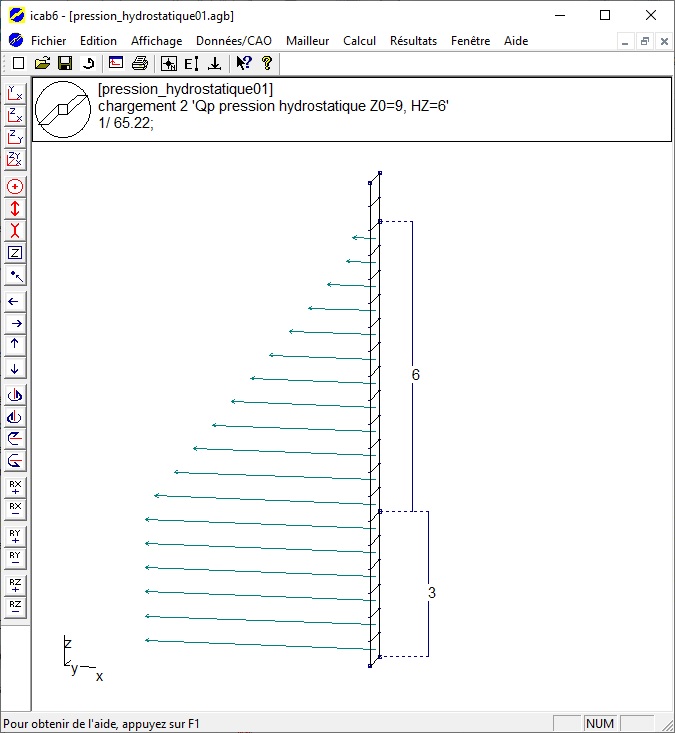

La distribution de pression dans l'exemple ci-dessus correspond à

• P0=0
• Z0=9 (=3+9)
• HZ=6

La pression est nulle pour z>9m, variable pour 3<z<9, constante pour z<3m
