Exemple de nappe treillis en acier

Cet exemple a été calculé avec ICAB Force Professionnel et les modules ICAB CM, NV, Surf

Cette nappe treillis de portée 80m a été modélisée avec 10600 éléments finis de masse 380T; les charges appliquées sont le poids propre, les charges d'exploitation, la neige et le vent.

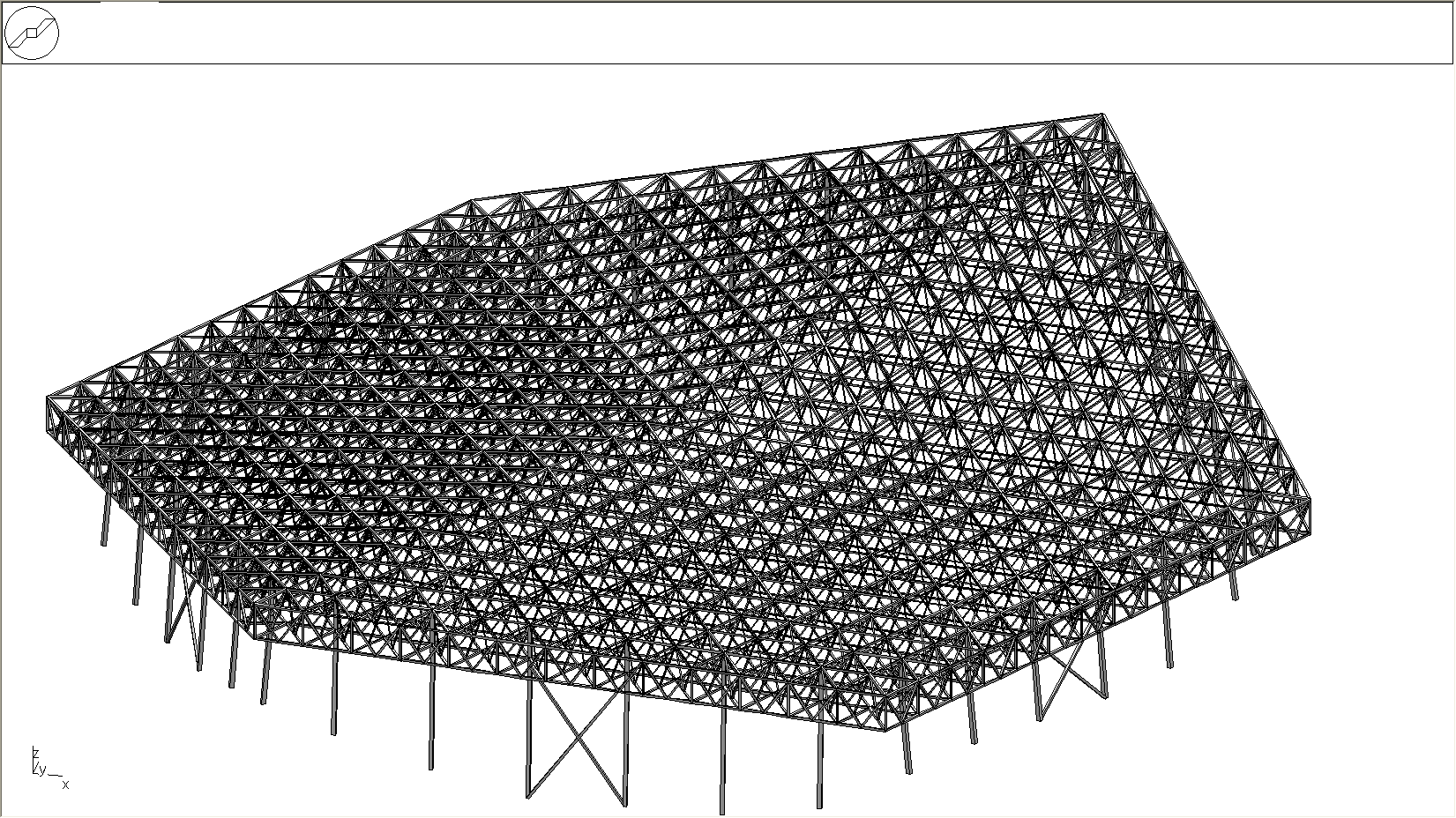

Ossature de nappe treillis 3D en acier



Le vent et la neige sont appliqués sur des surfaces:

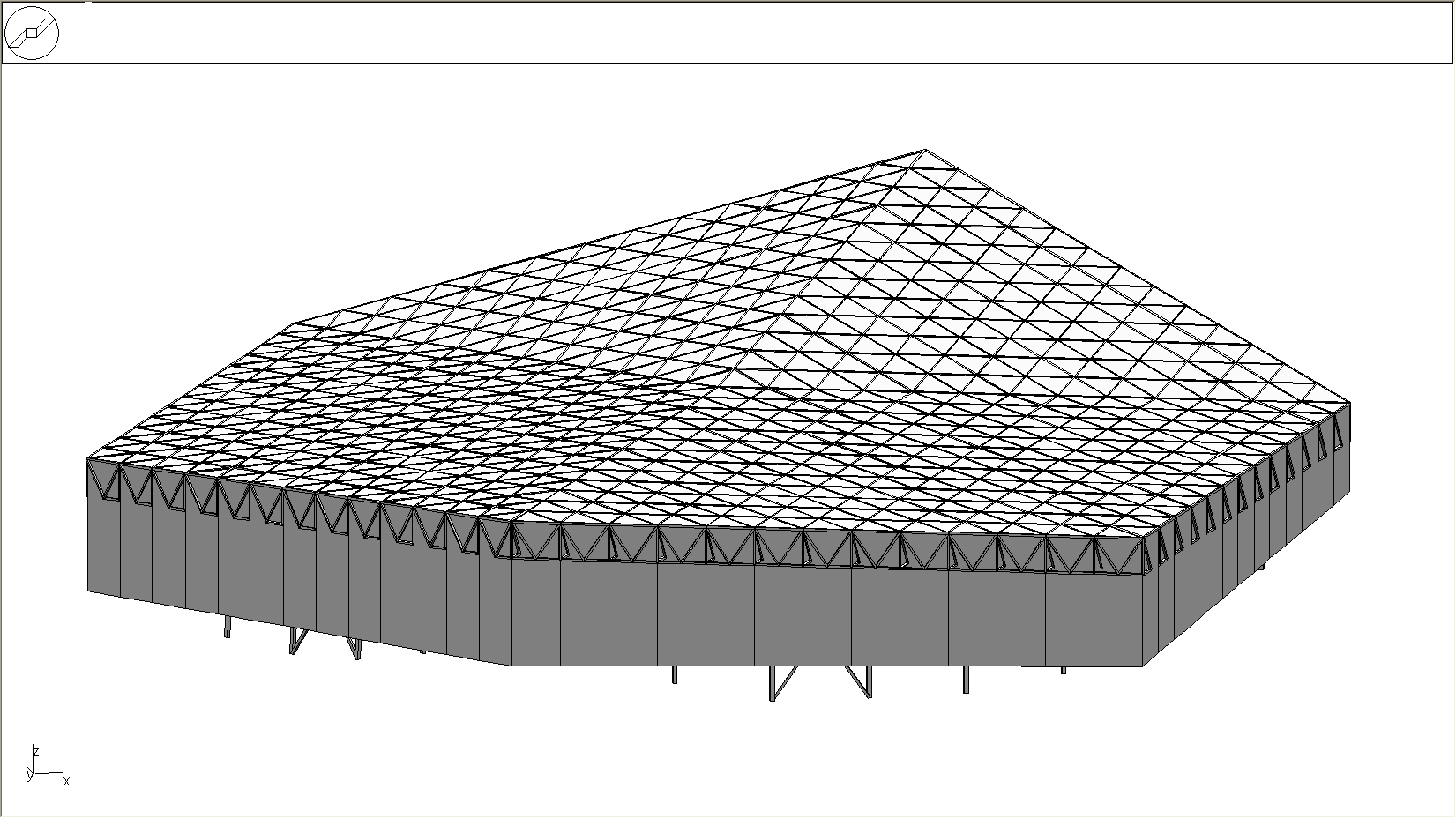

Surfaces extérieures portées par l'ossature

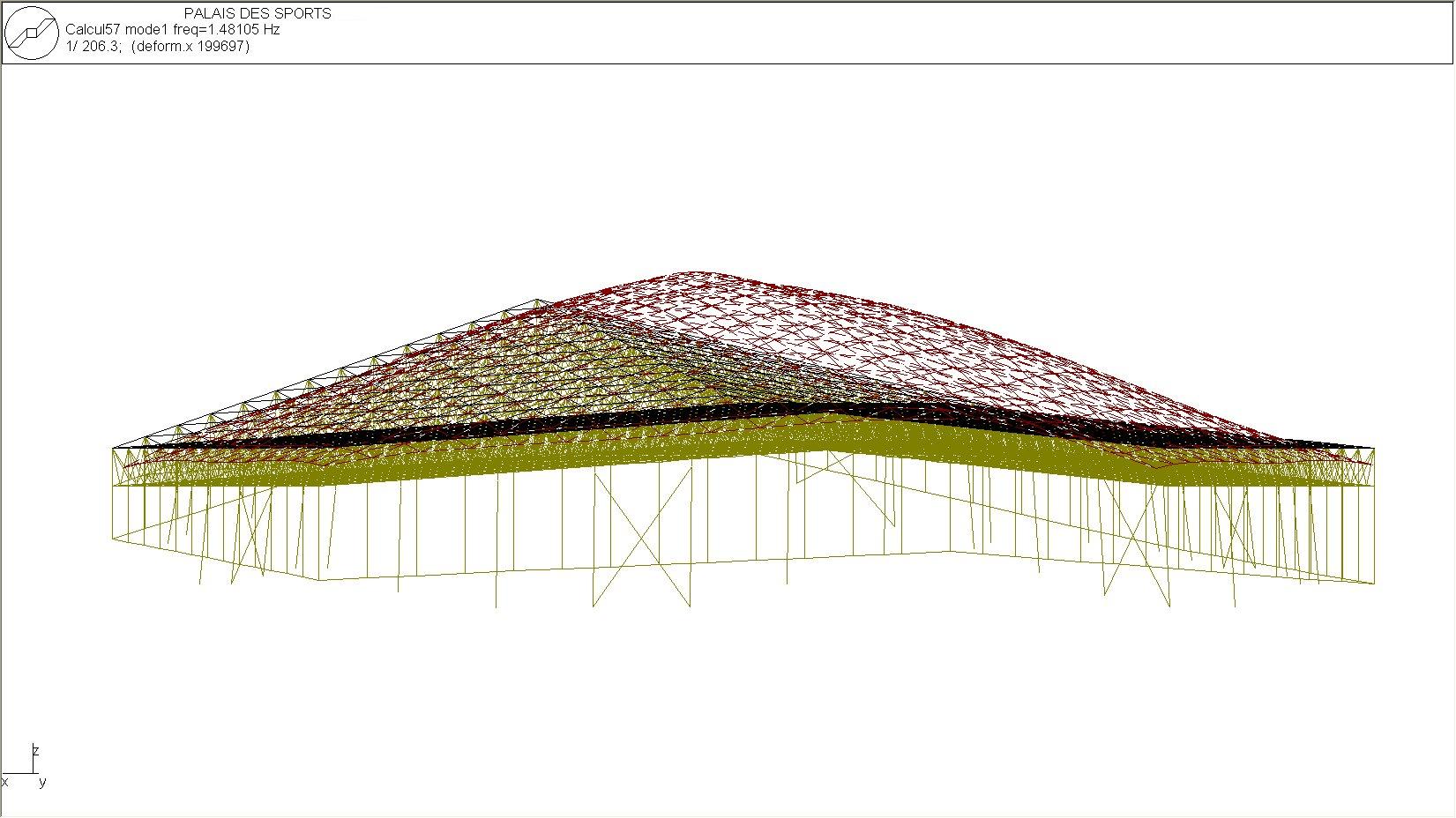

Analyse modale

Premier mode de vibration :oscillation verticale de la nappe treillis

Déplacement

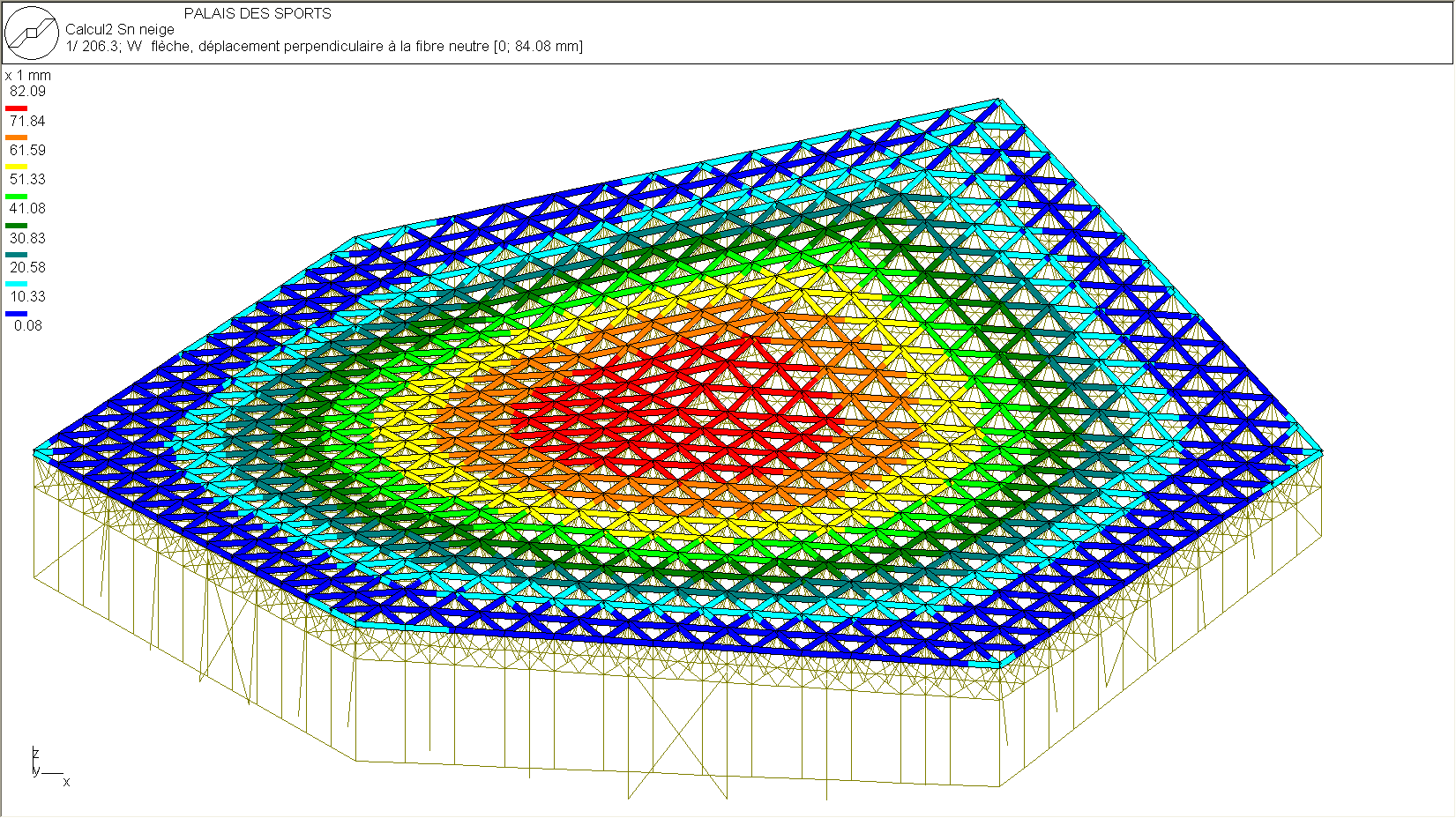

flèche sur la nappe supérieure sous la toiture sous l'action de la neige

Contraintes

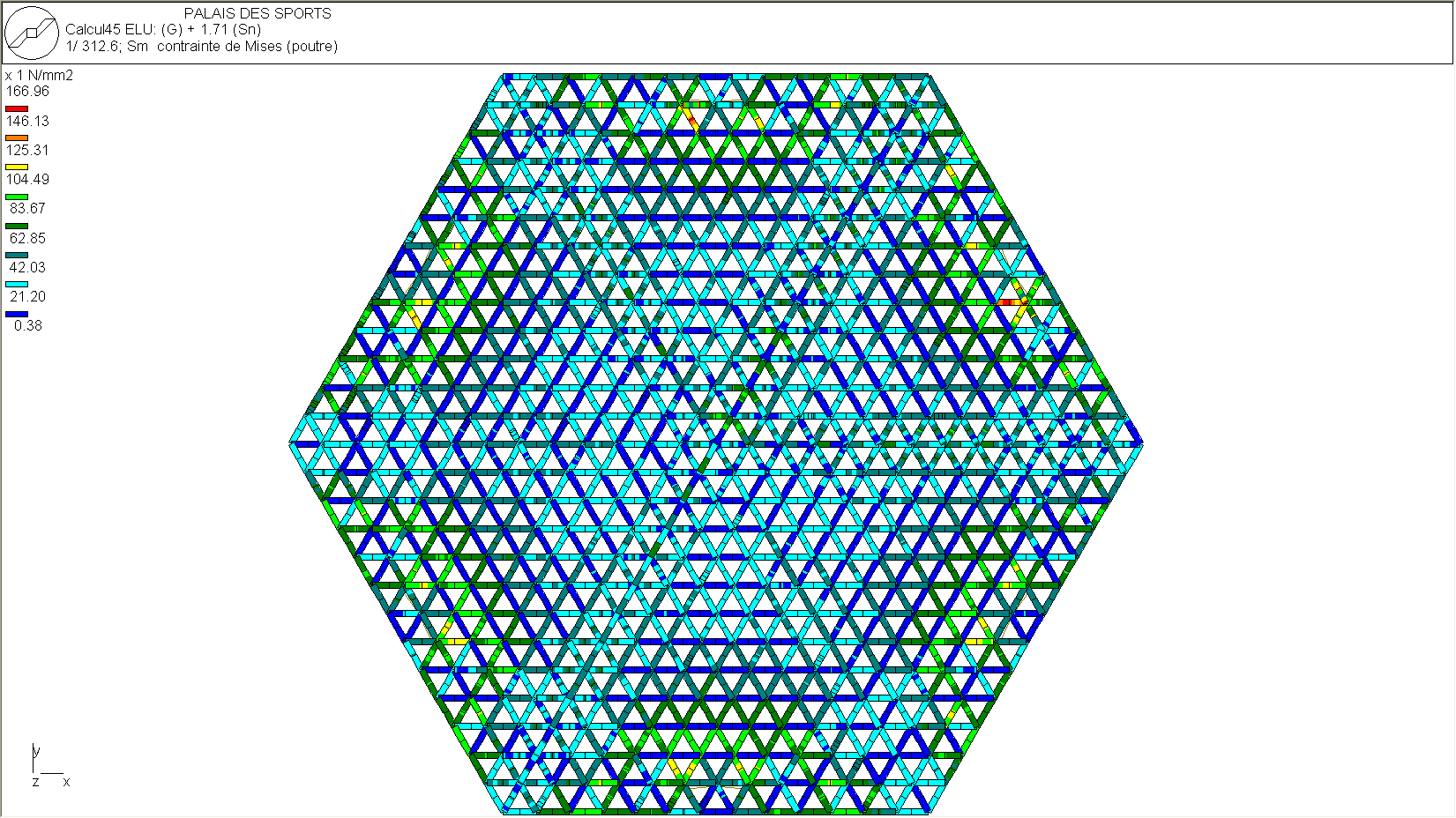

contraintes dans les diagonales entre les nappes inférieures et supérieures

* Distribution des contraintes de Von Mises

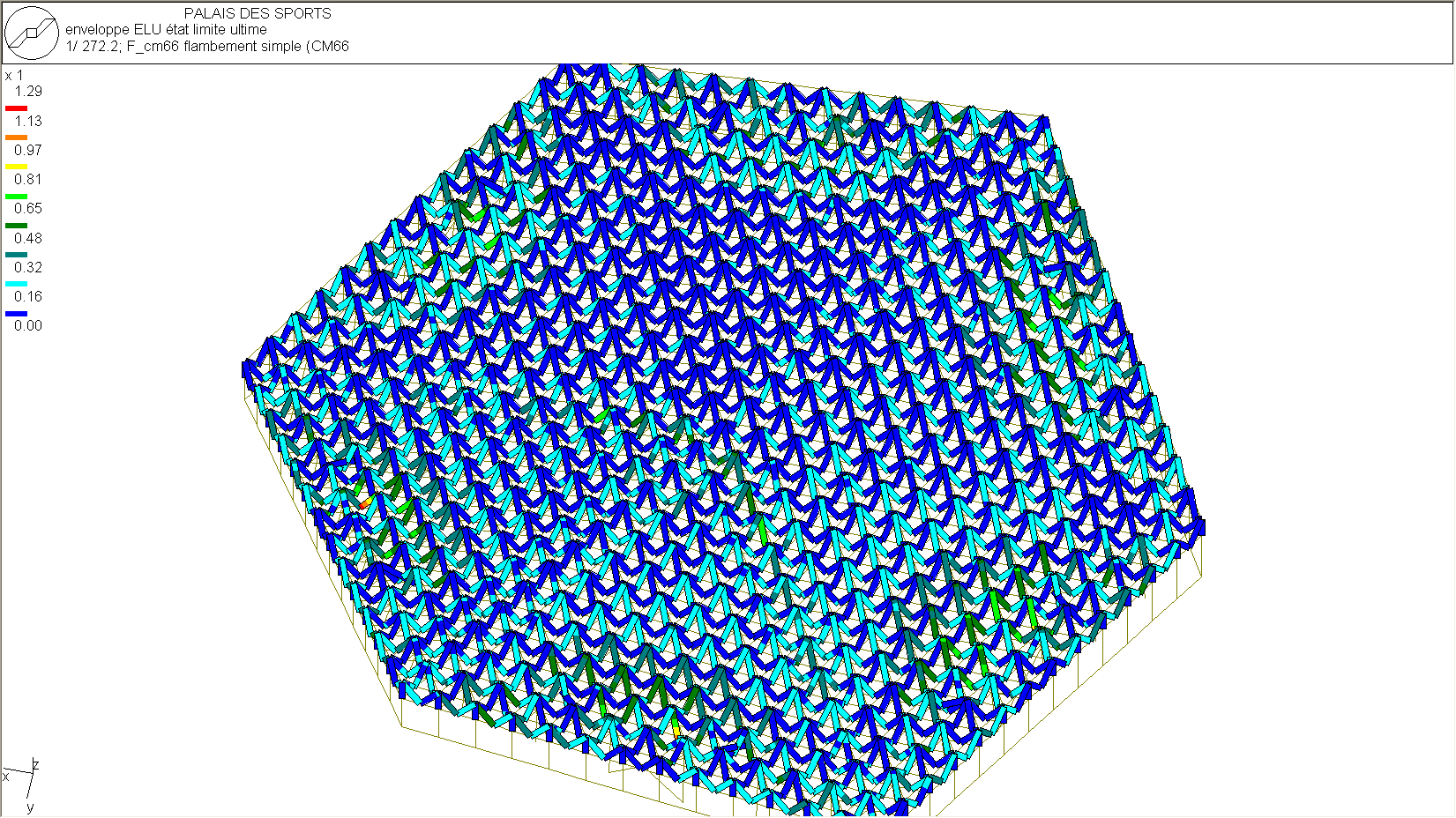

enveloppe du critère de ruine flambement CM66

* Enveloppe du critère de ruine flambement/déversement CM66
