Les escaliers droits ou hélicoïdaux peuvent être modélisés avec la prise en compte des charges d'exploitation et surcharges climatiques, notamment la poussée du vent; Exemples:
|

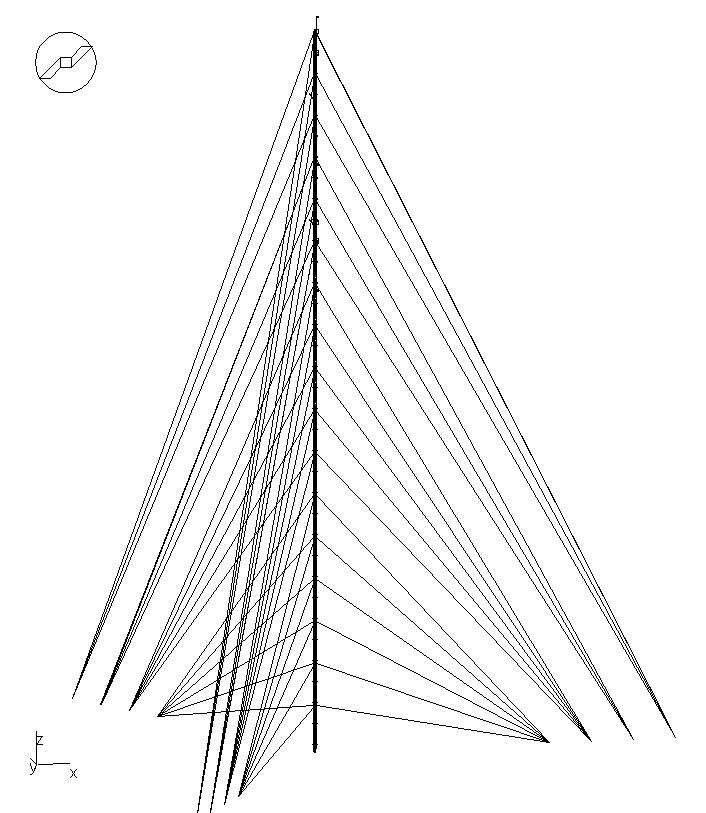

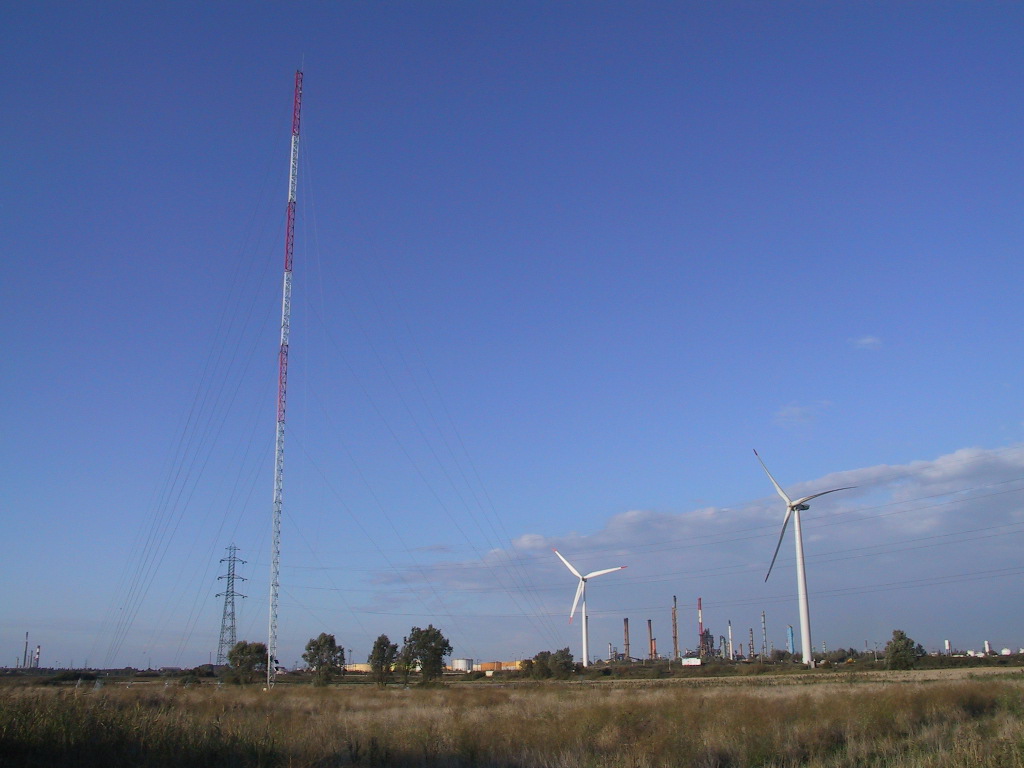

Modèle de pylône de 102m haubané pour mesures anémométriques:

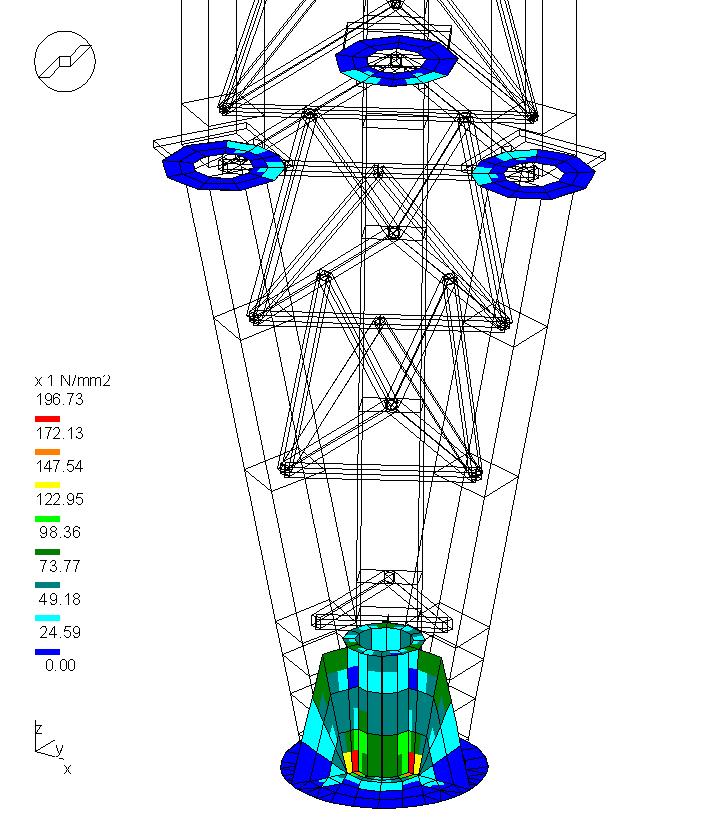

Distribution des contraintes en pied de pylône articulé

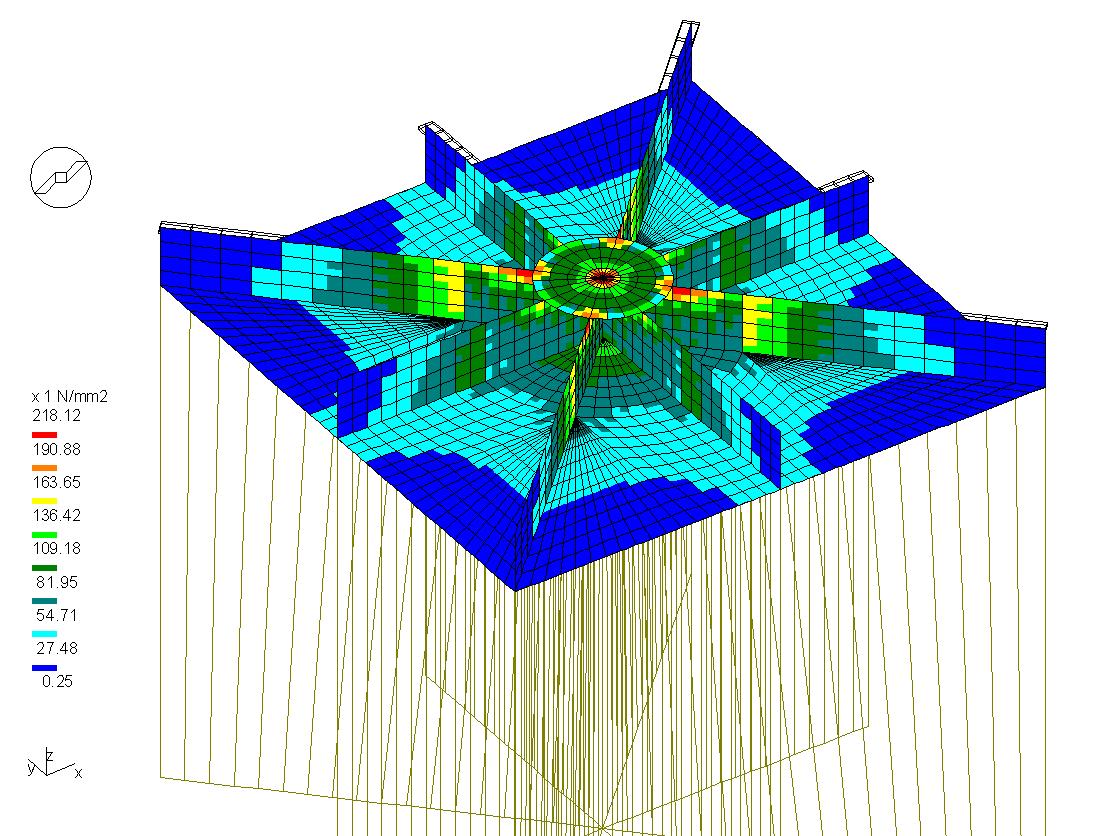

contraintes sur plaque du pied central en appui sur sol meuble

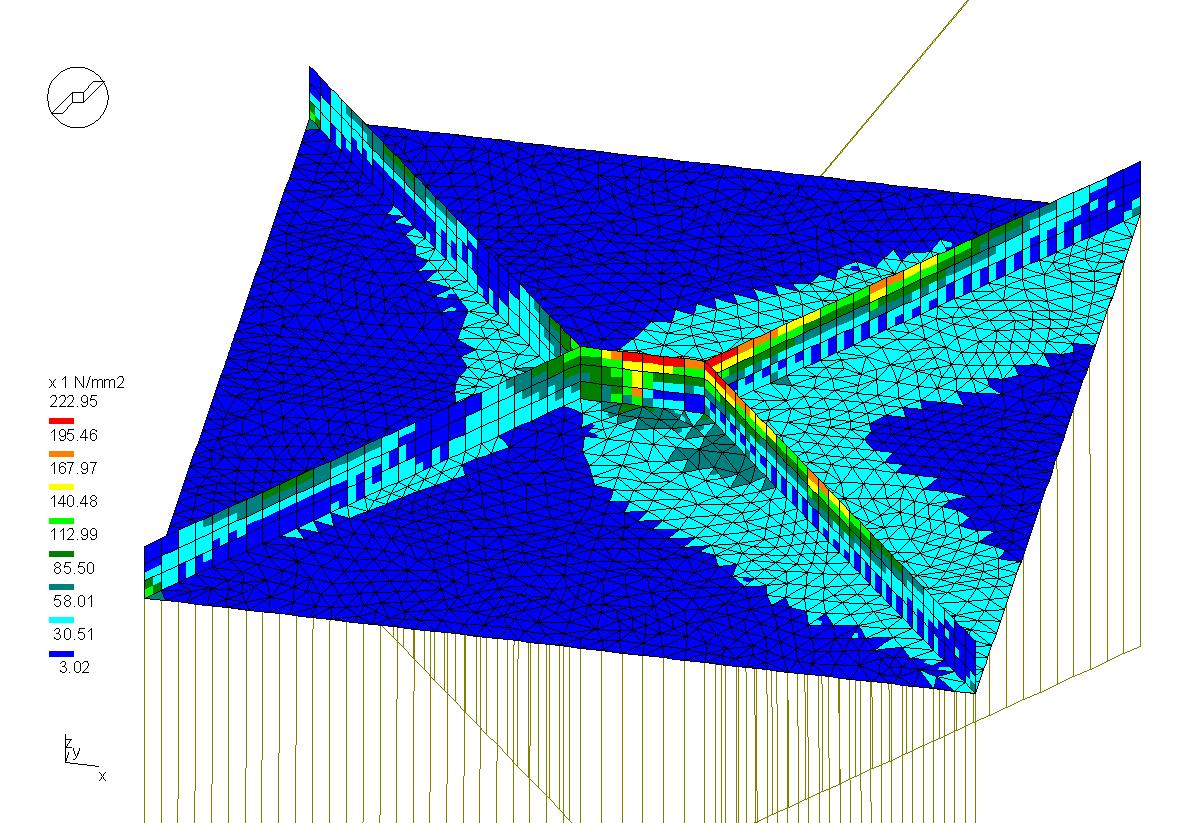

contraintes sur plaque d’ancrage pour haubans enfouie dans un sol meuble
contraintes sur plaque d’ancrage pour haubans enfouie dans un sol meuble

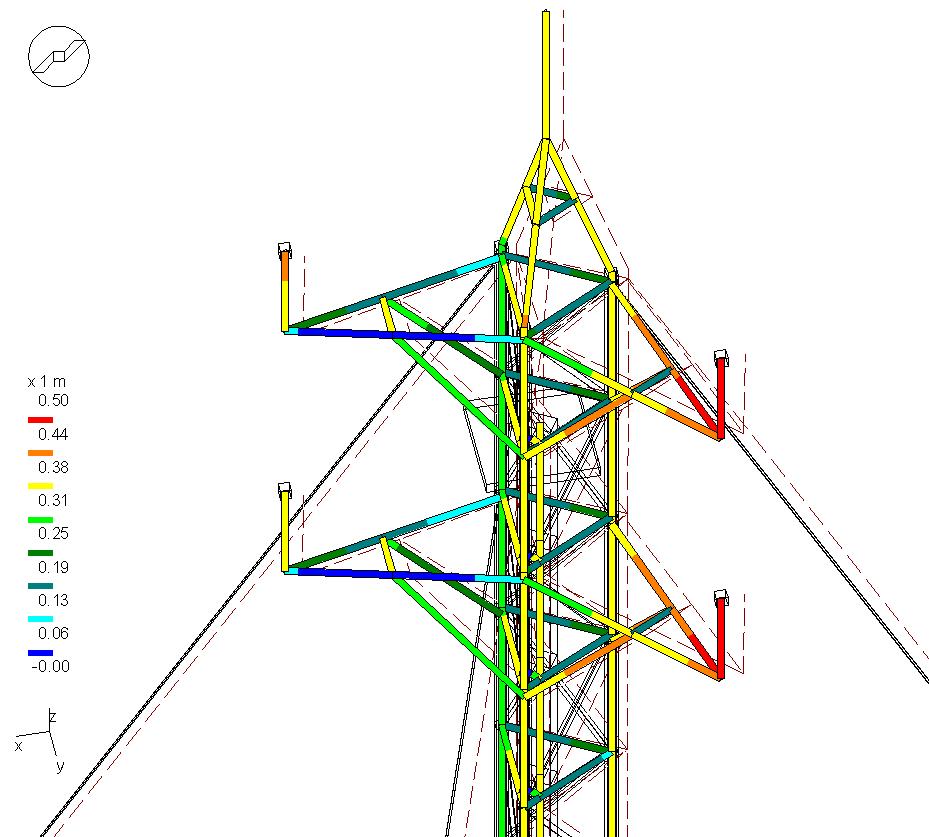

Estimation des déplacements en tête de pylône anémométrique (100m)
Un escalier hélicoïdal est modélisé rapidement avec un troçon de fût, une marche et génération de l'escalier complet avec la commande de multi-duplication en "pas de vis".

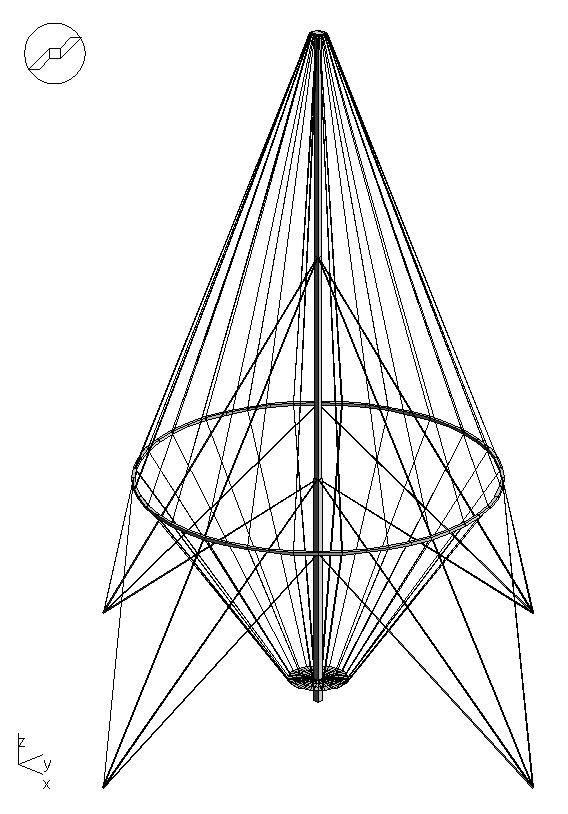

Calcul d’antenne biconique avec haubans

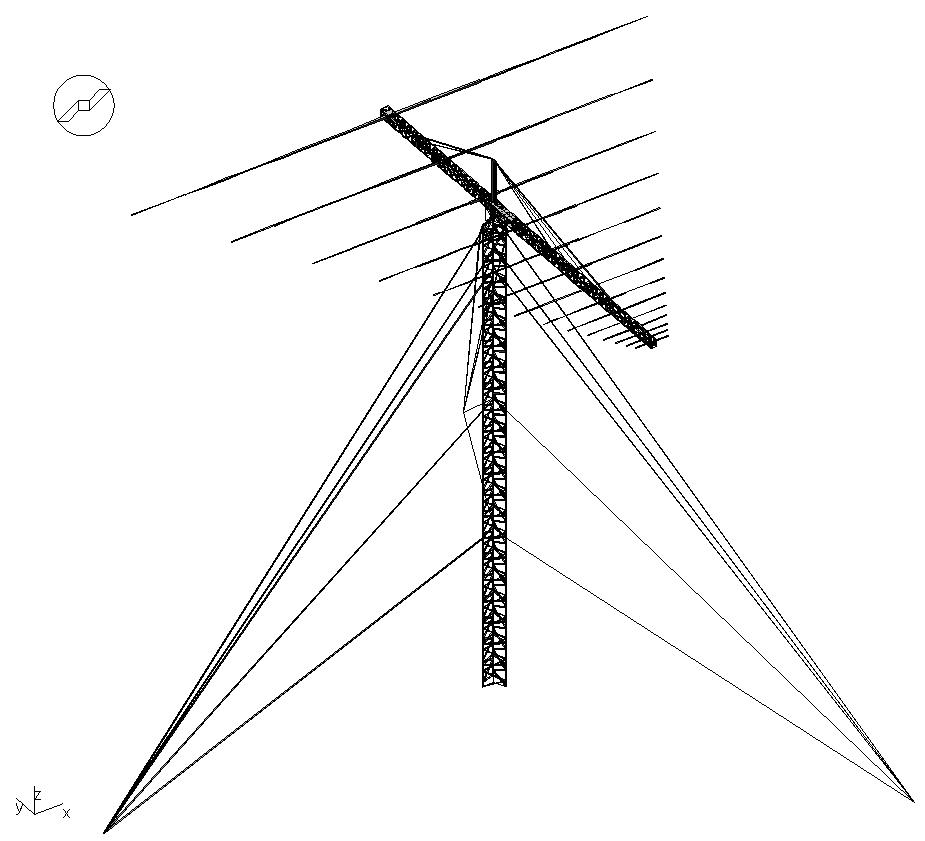

Calcul d’antenne d’envergure 36m, montée sur pivot en tête de mât haubané.

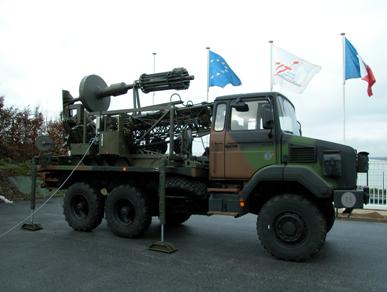

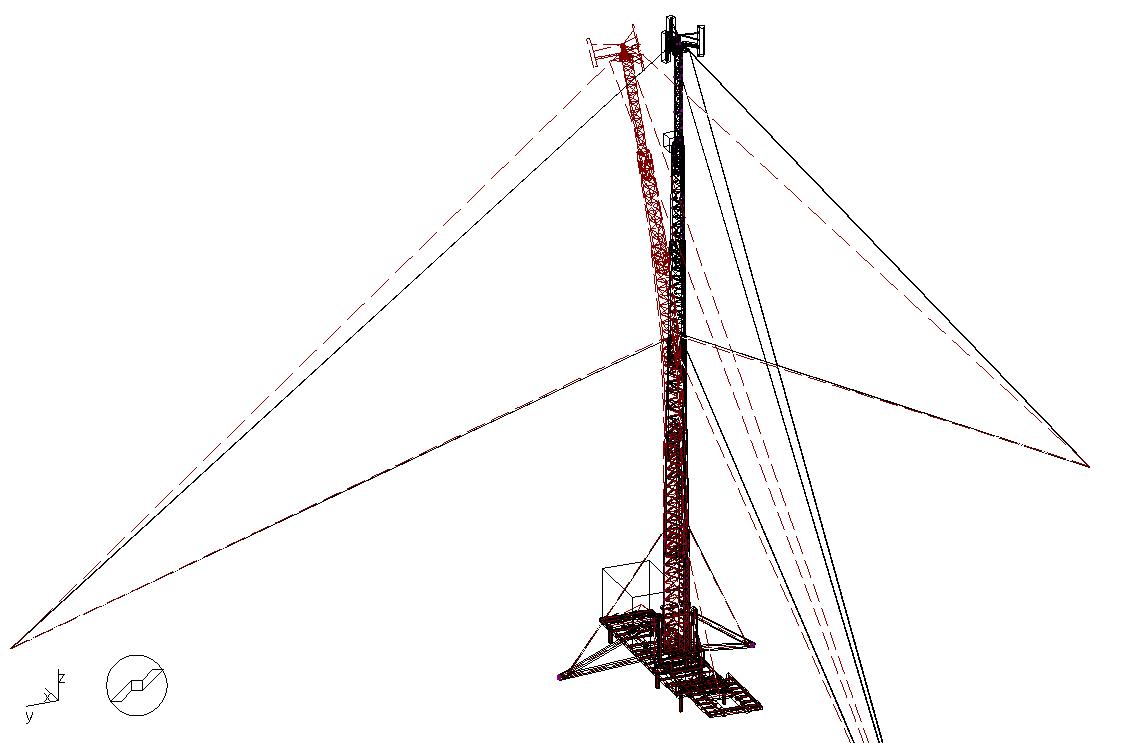

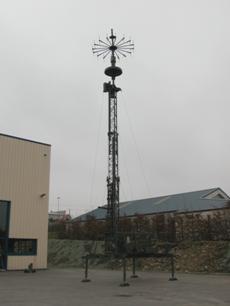

Pylône télescopique haubané

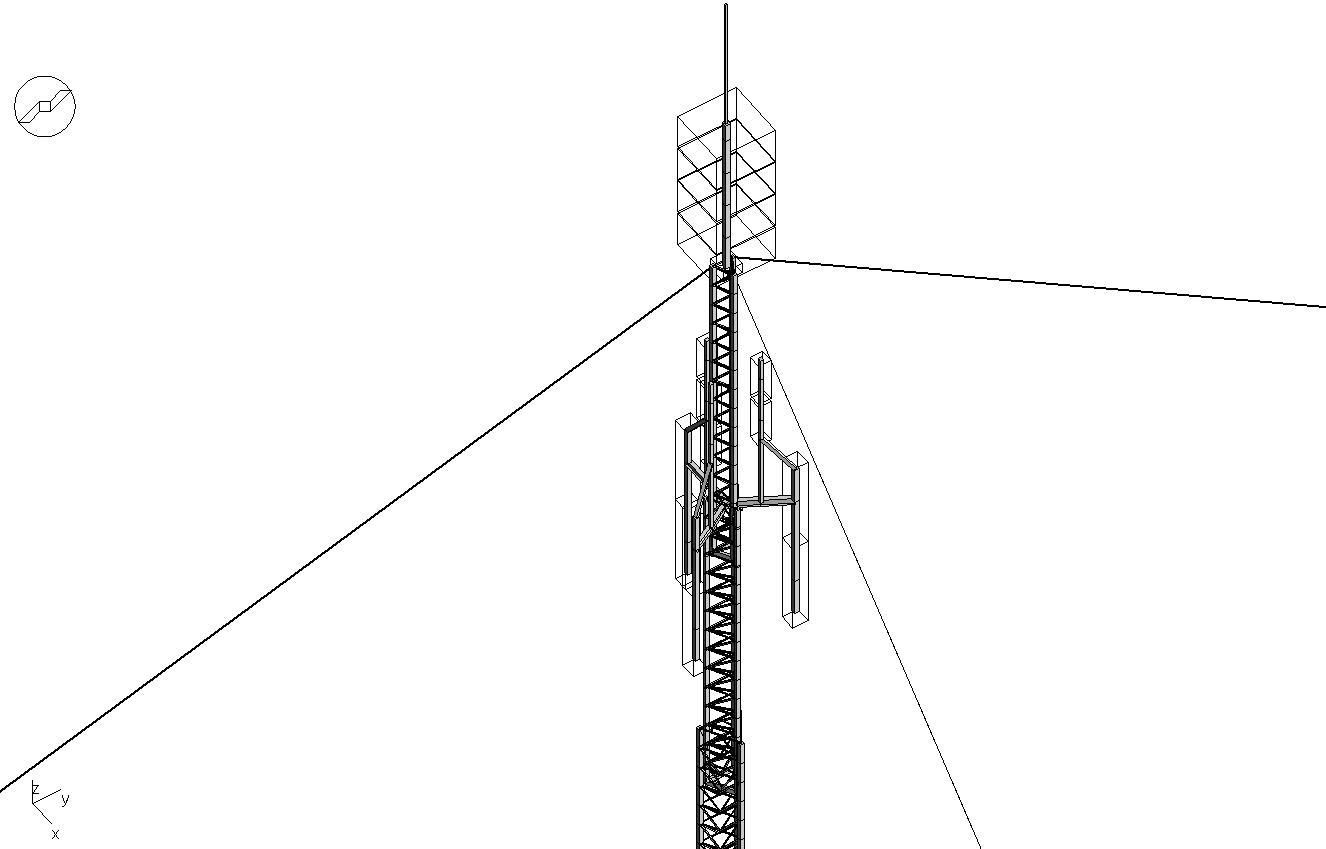

Détail de la charge utile en tête de pylône télescopique de 50m

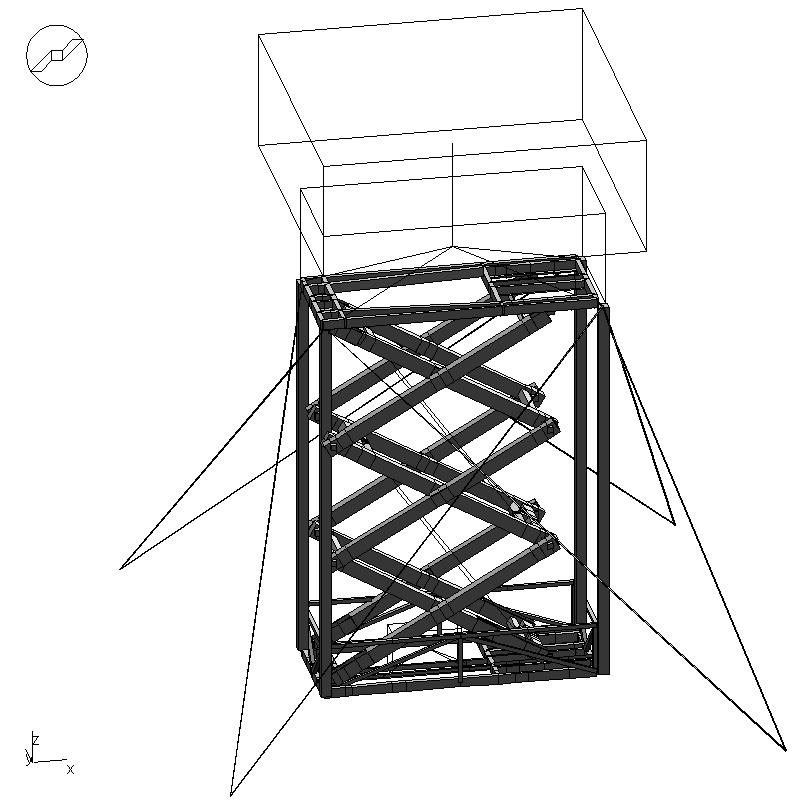

Calcul du montage par phase pour radar tactique de 10T aéroporté

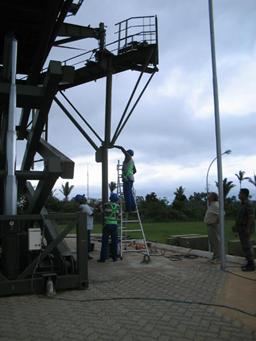

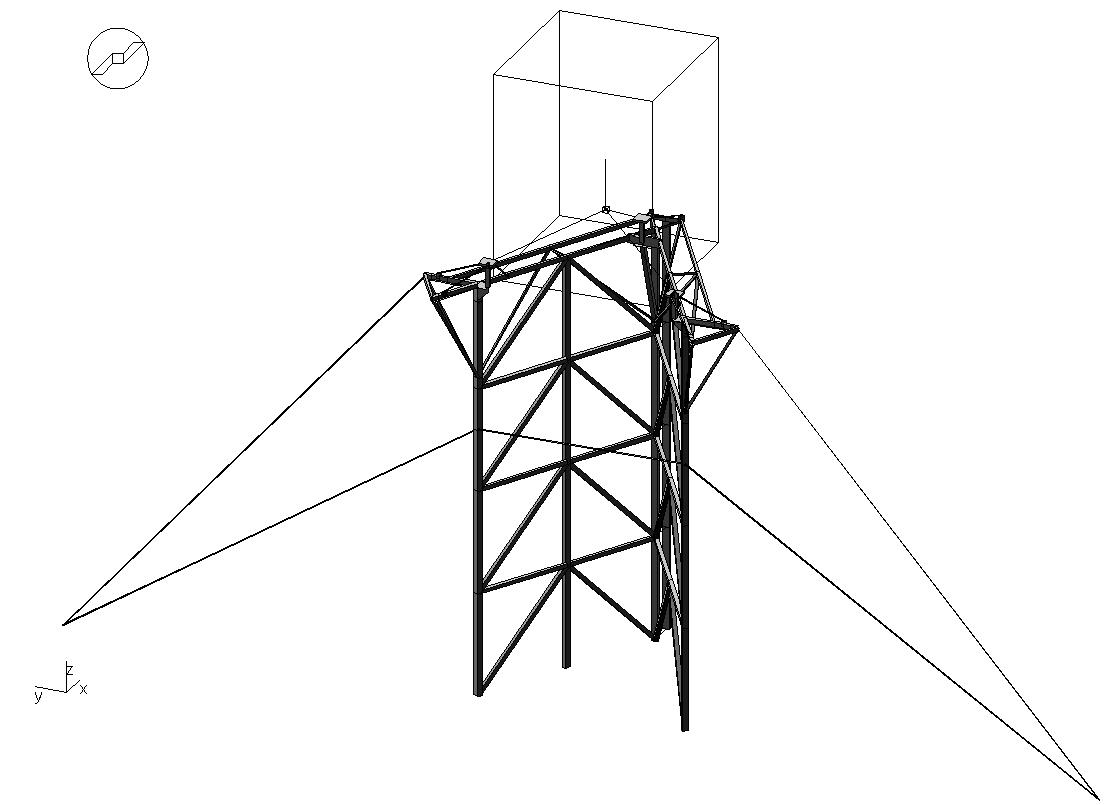

Montage progressif de la tour avec stabilisation par haubans

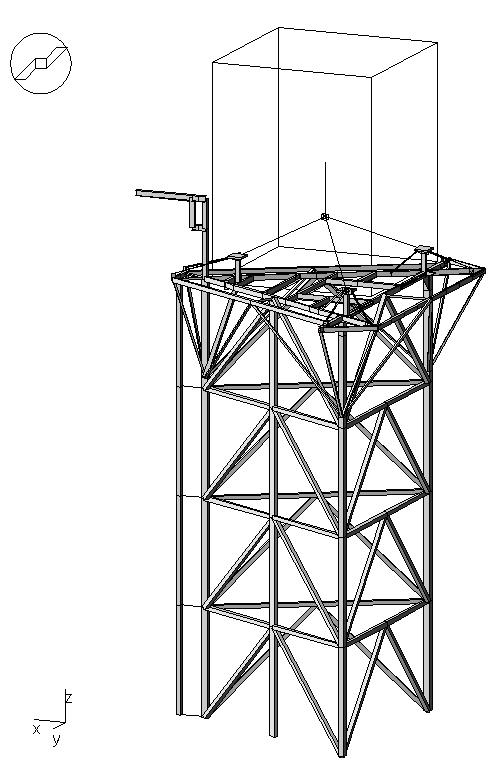

Configuration finale de la tour auto-stable

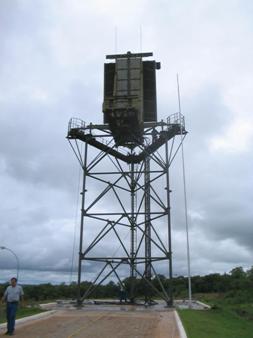

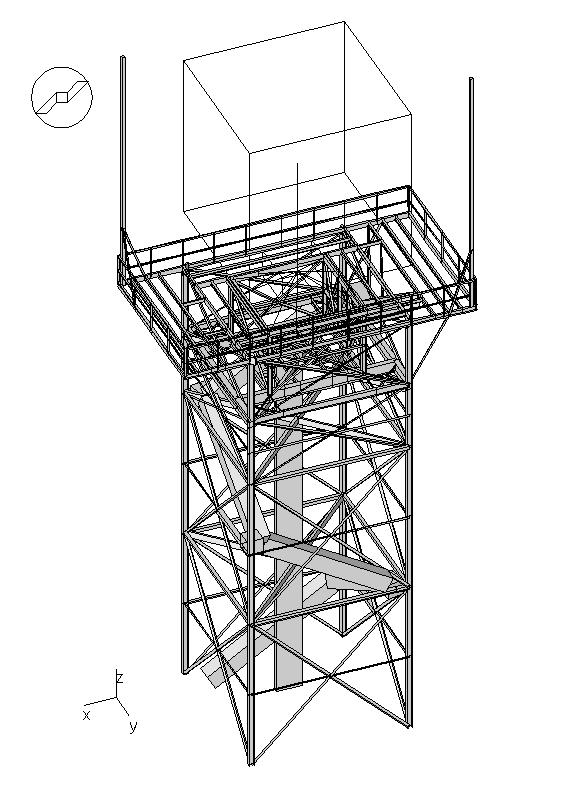

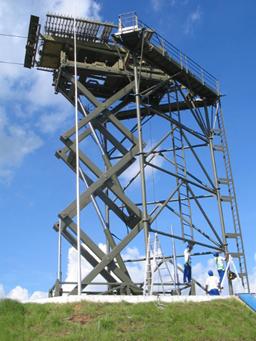

Calcul de tour radar de surveillance aérienne avec une charge utile tournante de jusqu’à 10T

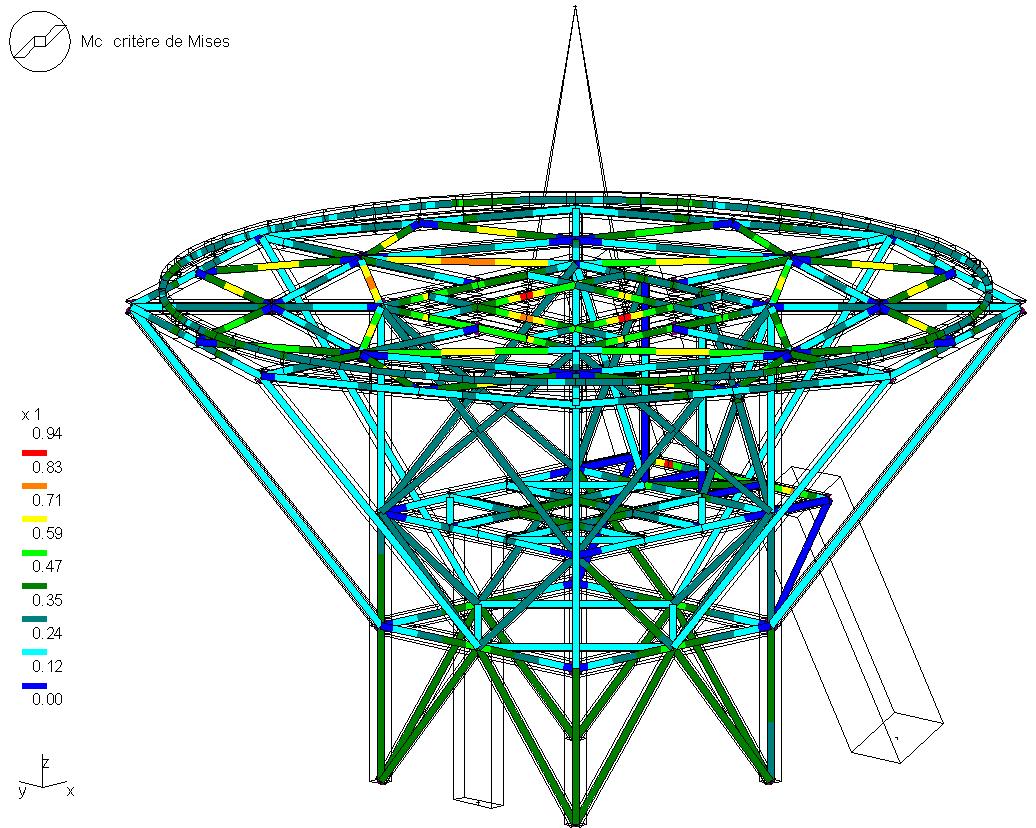

tour support de radome

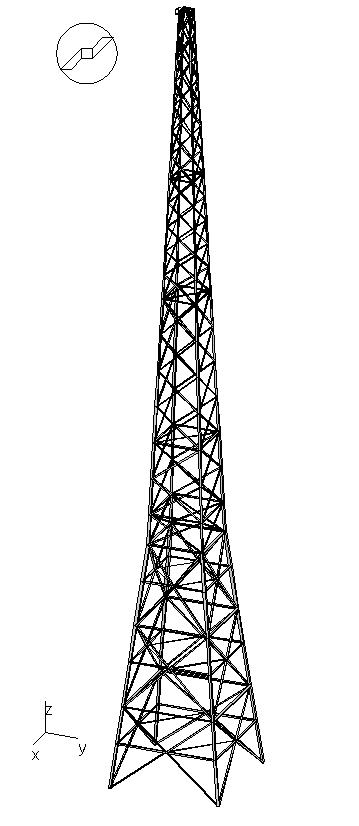

Pylône auto-porteur pour antennes relais calculé pour vents cycloniques et séismes selon AISC et TIA-222 (Philippines)
|
