Tuyauterie et support de tuyauteriesLe logiciel ICAB Force inclut la modélisation de tubes circulaires creux incluant un chargement interne avec poids de fluide, pression hydrostatique incluant l'effet de hauteur de colonne de fluide, surpression, effet de fond. Les dilatations thermiques sont également prises en compte. Ces supports de tuyauteries sont modélisés avec des interfaces d'appui rigides, souples, glissants entre la tuyauterie et l'ossature de support. Exemples:
|

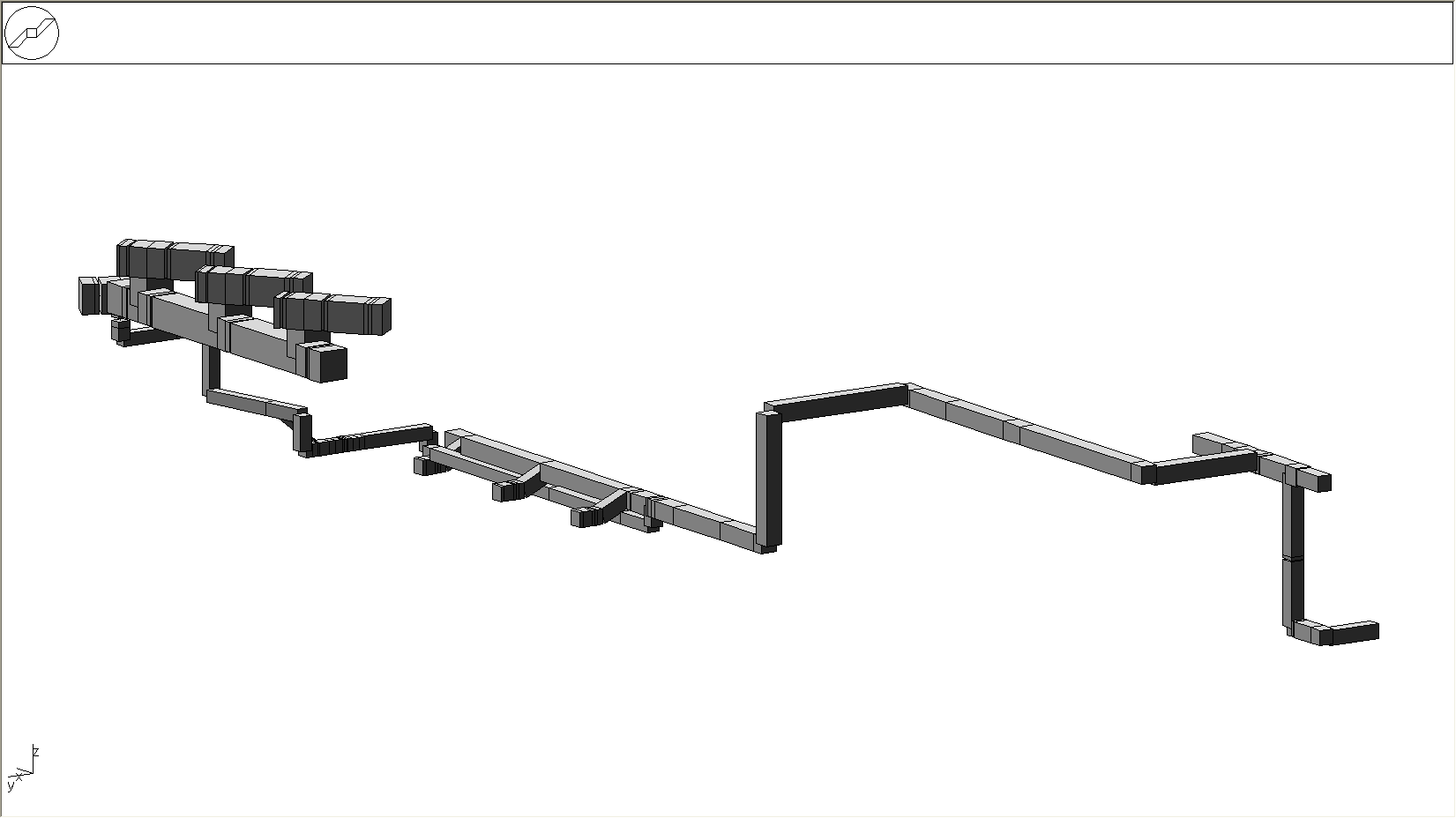

Tuyauterie avec points fixes, appuis glissants, compensateurs

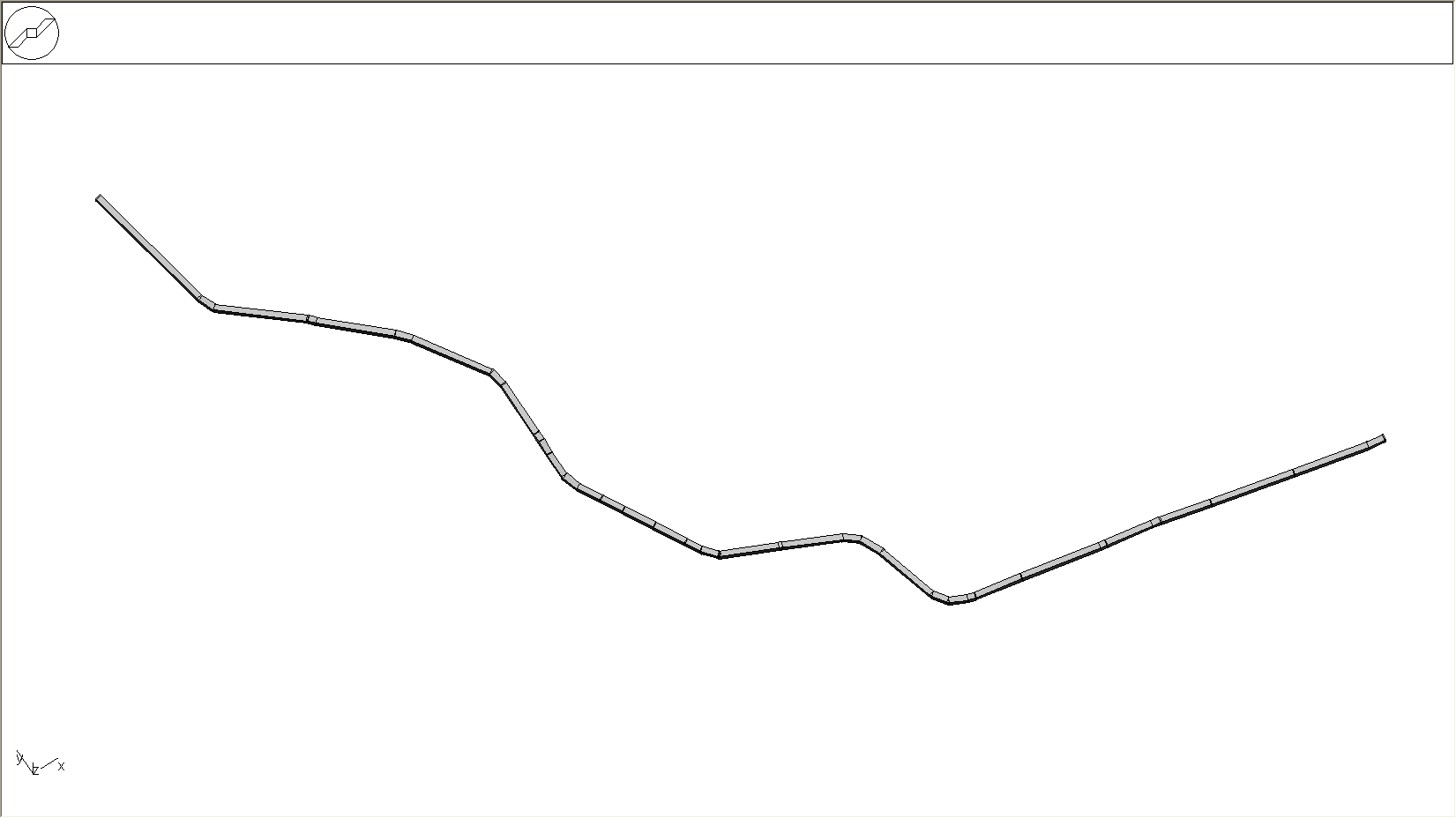

La conduite d'eau forcée modélisée plusieurs centaines de mètres sur son parcours spatial 3D est soumise à la pression hydrostatique de l'eau, variation de température et déplacements des appuis (glissement de terrain)

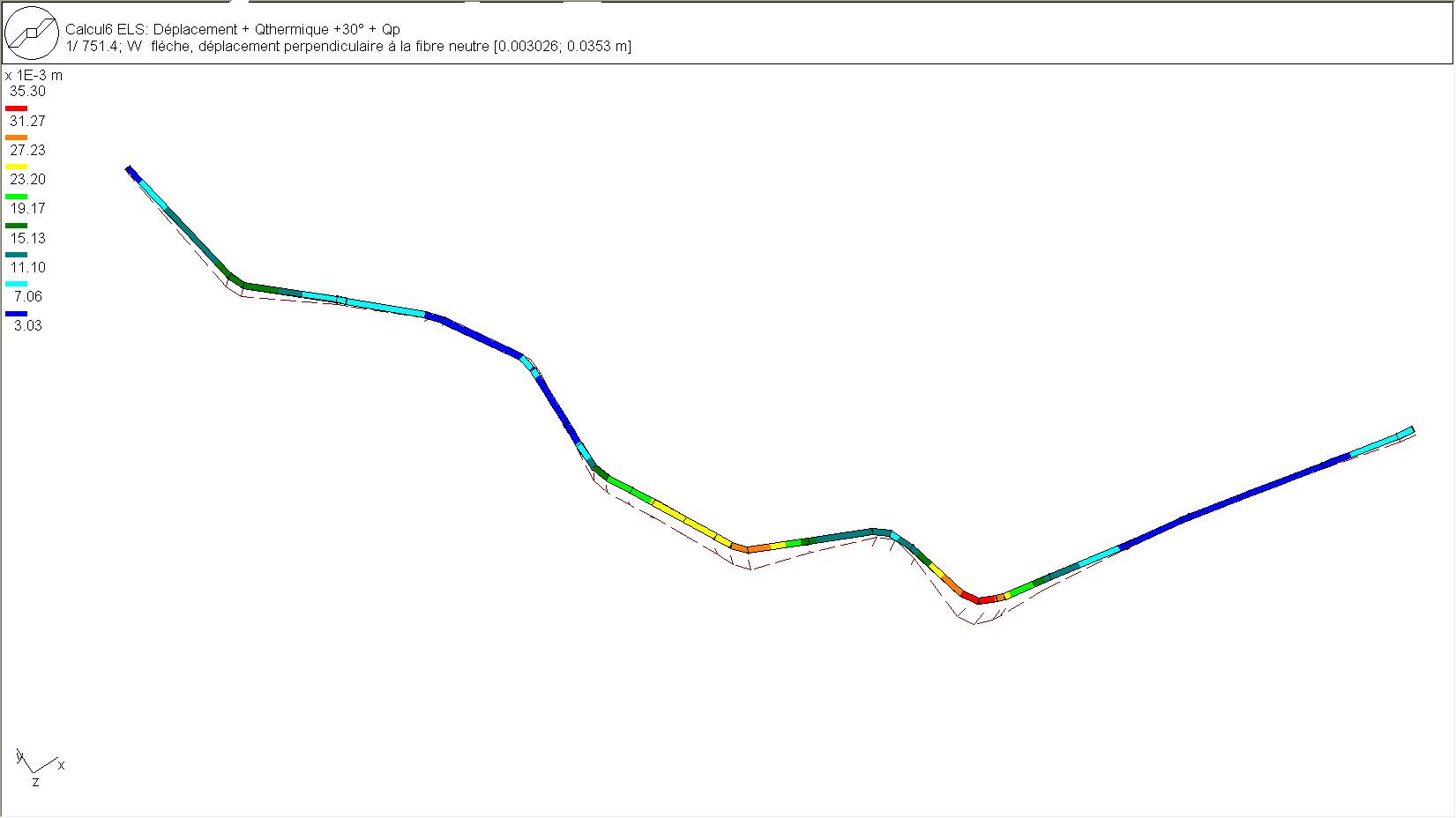

Déplacements

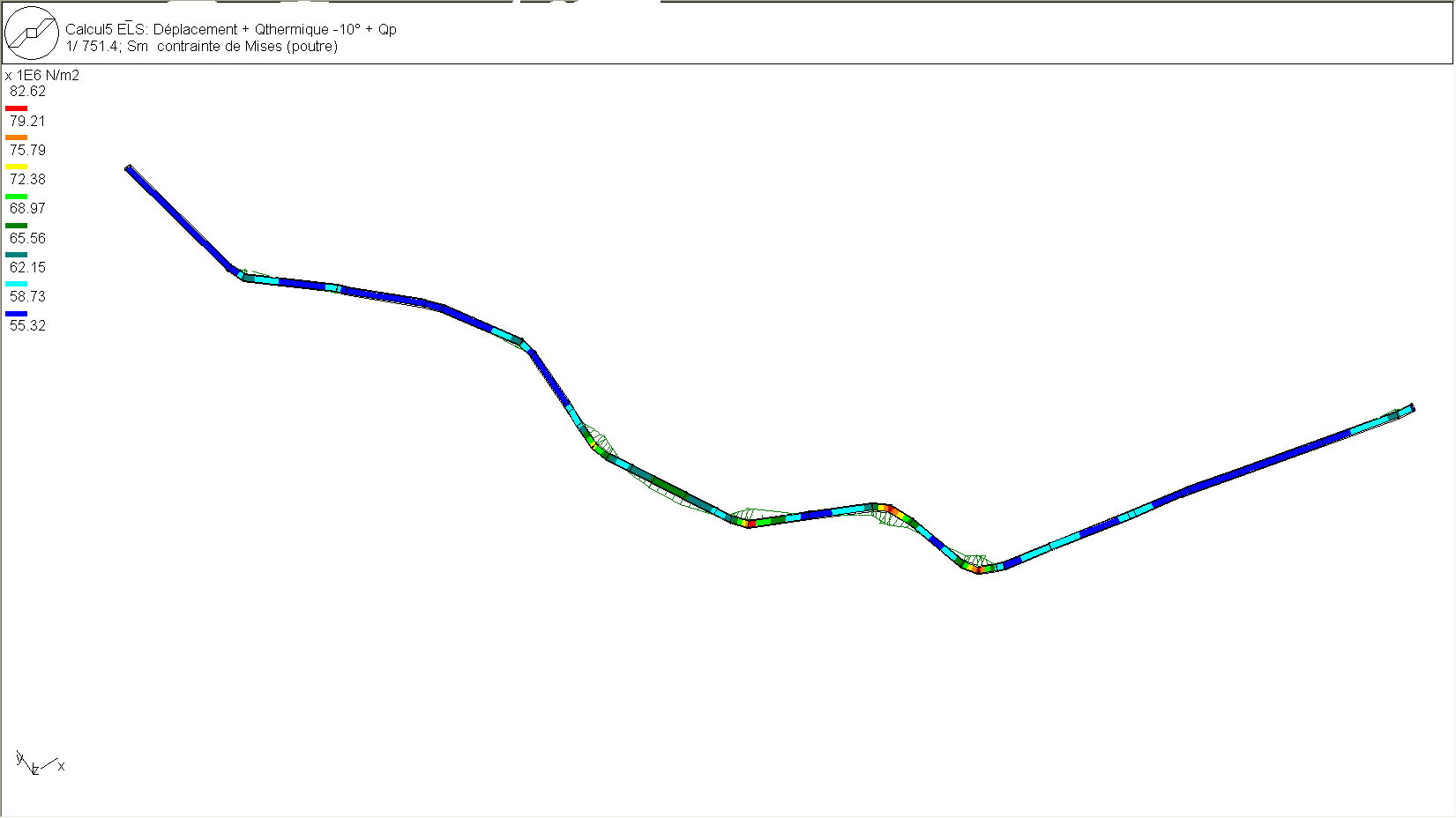

Contraintes:
|
